Artikelnummer: 77 3434 3405 50004-0100

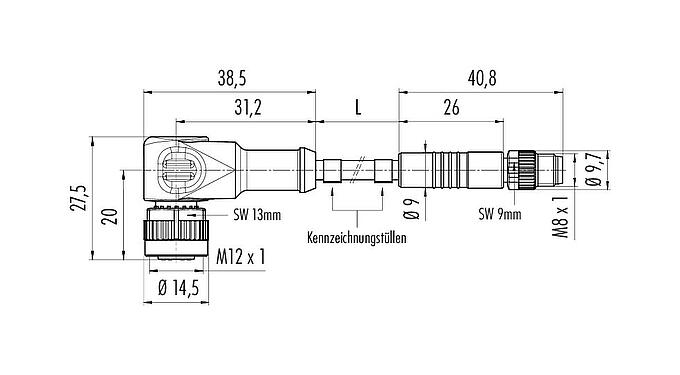

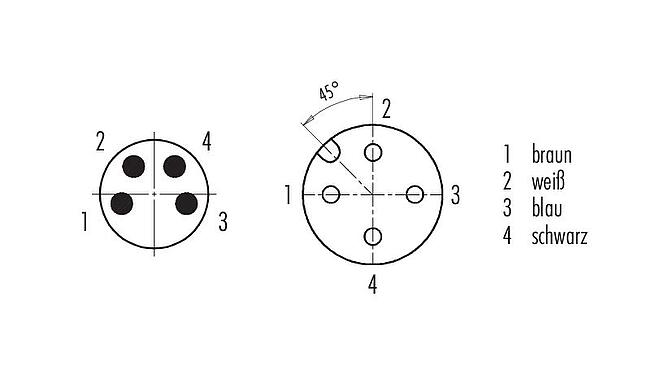

M8 Kabelstecker - Winkeldose M12x1, Polzahl: 4, ungeschirmt, am Kabel angespritzt, IP67, UL, PUR, schwarz, 4 x 0,34 mm², 1 m
Serie 765, Automatisierungstechnik - Sensorik und Aktorik
3D Ansicht(Klicken zum Aktivieren)
Allgemeine Kennwerte
mehrweniger| Artikelnummer |
77 3434 3405 50004-0100
Alternative Artikelnummer: 79 5077 10 04
|
| Hinweis |
Bitte beachten Sie, dass es aufgrund der Umstellung von der alten auf die neue Bestellnummer zu Abweichungen in den technischen Spezifikationen kommen kann. Für detaillierte Fragen zum Produkt verwenden Sie bitte das "Kontakt zum Customer Service"-Modul, rechts auf dieser Webseite.
mehr |
| Steckverbinder-Bauform | Kabelstecker - Winkeldose M12x1 |
| Bauartnorm |
DIN EN 61076-2-104 DIN EN 61076-2-101 |
| Kabellänge | 1 m (Standard 1 m und 2 m. Weitere Längen sind auf Anfrage möglich.) |
| Ausführung | Verbindungsleitung |
| Steckverbinder Verriegelung | schrauben |
| Anschlussart | am Kabel angespritzt |
| Schutzart | IP67 |
| Anschlussquerschnitt | 0,34 mm² / AWG 22 |
| Grenztemperatur von / bis | -25 °C / 85 °C |
| Mechanische Lebensdauer | > 100 Steckzyklen |
| Gewicht (gr) | 29 |
| Zolltarifnummer | 85444290 |
| Ursprungsland | DE |
Elektrische Kennwerte
mehrweniger| Bemessungsspannung | 60 V |
| Bemessungs-Stoßspannung | 800 V |
| Bemessungsstrom | 4,0 A |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | II |
| Isolierstoffgruppe | II |
| EMV-Tauglichkeit | ungeschirmt |
Werkstoffe
mehrweniger| Material Kontaktkörper | PUR |
| Material Kontakt | CuZn (Messing) |
| Kontaktoberfläche | Au (Gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP Nummer | f9312a52-6de7-4c3d-9d41-0e1409560172 |
Zulassungen / Approbationen
mehrweniger| Zulassungen | UL |
Klassifikationen
mehrweniger| ETIM 9.0 | EC002638 |
Kabeldaten
mehrweniger| Leitungsaufbau | |
| Kabeldurchmesser | 4,7 mm |
| Querschnitt | 4 x 0,34 mm² |
| Mantelmaterial | PUR |
| Isolation Litze | PP9Y halogenfrei |
| Litzenaufbau | 42 x 0,10 mm |
| Kabelfarbe | schwarz |
| Mechanische Eigenschaften | |
| Biegeradius Kabel fest | ≥ 5 x Ø |
| Biegeradius Kabel bewegt | ≥ 10 x Ø |
| Biegezyklen | > 5 Mio. |
| Zulässige Beschleunigung | 5 m/s² |
| Verfahrgeschwindigkeit | ≤ 200 m/min (5 m horizontale Strecke) |
| Thermische Eigenschaften | |
| Temperaturbereich Kabel bewegt von / bis | -25 °C / 90 °C |
| Temperaturbereich Kabel fest von / bis | -50 °C / 90 °C |
Sicherheitshinweise / Montagehinweise
- Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
- Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
- Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
