Name: PBC15
Brand: binder
SKU: 09 6112 250 06

Abbildung Bajonett Flanschdose, Polzahl: 6, ungeschirmt, Litzen, IP66/IP67, UL 2237, M20x1,5, Frontmontage — Abbildung

3D Ansicht Bajonett Flanschdose, Polzahl: 6, ungeschirmt, Litzen, IP66/IP67, UL 2237, M20x1,5, Frontmontage — 3D Ansicht

Maßzeichnung Bajonett Flanschdose, Polzahl: 6, ungeschirmt, Litzen, IP66/IP67, UL 2237, M20x1,5, Frontmontage — Maßzeichnung

Montageanleitung / Montageausschnitt Bajonett Flanschdose, Polzahl: 6, ungeschirmt, Litzen, IP66/IP67, UL 2237, M20x1,5, Frontmontage — Montageanleitung / Montageausschnitt

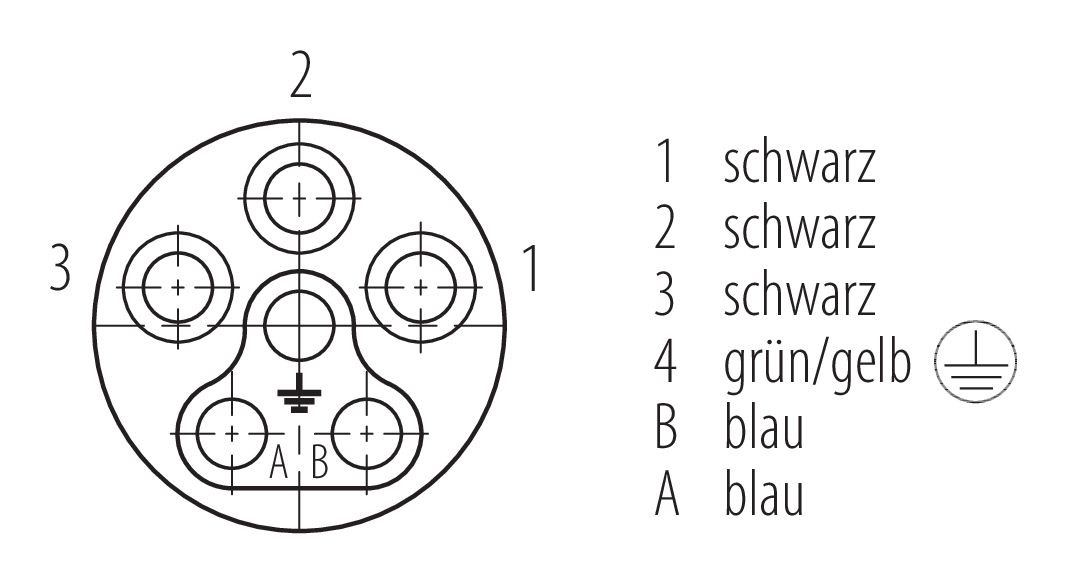

Polbild (Steckseite) Bajonett Flanschdose, Polzahl: 6, ungeschirmt, Litzen, IP66/IP67, UL 2237, M20x1,5, Frontmontage — Polbild (Steckseite)

Montageausrichtung Bajonett Flanschdose, Polzahl: 6, ungeschirmt, Litzen, IP66/IP67, UL 2237, M20x1,5, Frontmontage — Montageausrichtung

mehrweniger

Artikelnummer	09 6112 250 06
Steckverbinder-Bauform	Flanschdose
Litzenlänge	0,25 m
Ausführung	Flanschsteckverbinder
Steckverbinder Verriegelung	Bajonett
Anschlussart	Litzen
Schutzart	IP66/IP67
Anschlussquerschnitt	2,50 mm² / AWG 14
Temperaturbereich von / bis	-25 °C / 90 °C
Mechanische Lebensdauer	> 500 Steckzyklen
Gewicht (gr)	67.72
Zolltarifnummer	85369010

mehrweniger

Bemessungsspannung	Power: 600 V, Signal: 63 V
Bemessungs-Stoßspannung	Power: 6000 V, Signal: 1500 V
Verschmutzungsgrad	3
Überspannungskategorie	III
Isolierstoffgruppe	II
EMV-Tauglichkeit	ungeschirmt

mehrweniger

Material Gehäuse	PA (UL94 HB)
Material Kontaktkörper	PA
Material Kontakt	Kupferlegierung
Kontaktoberfläche	Ag (Silber)
Material Dichtung	NBR
SCIP Nummer	SCIP-number not available

mehrweniger

Zulassungen	UL 2237

mehrweniger

Niederspannungsrichtlinie	2014/35/EU (EN 60529:1991 \| 2014/35/EU;EN 60204-1:2018)
