Name: PBC15
Brand: binder
SKU: 09 6121 250 06

Abbildung Bajonett Flanschstecker, Polzahl: 6, schirmbar, Litzen, IP66/IP67, UL 2237, M20x1,5, Frontmontage — Abbildung

3D Ansicht Bajonett Flanschstecker, Polzahl: 6, schirmbar, Litzen, IP66/IP67, UL 2237, M20x1,5, Frontmontage — 3D Ansicht

Maßzeichnung Bajonett Flanschstecker, Polzahl: 6, schirmbar, Litzen, IP66/IP67, UL 2237, M20x1,5, Frontmontage — Maßzeichnung

Montageanleitung / Montageausschnitt Bajonett Flanschstecker, Polzahl: 6, schirmbar, Litzen, IP66/IP67, UL 2237, M20x1,5, Frontmontage — Montageanleitung / Montageausschnitt

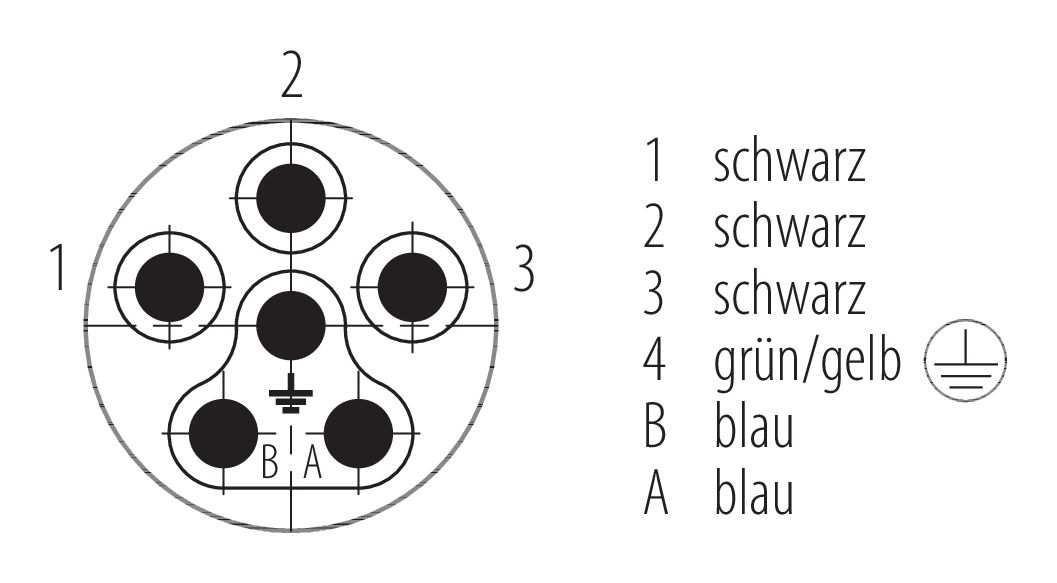

Polbild (Steckseite) Bajonett Flanschstecker, Polzahl: 6, schirmbar, Litzen, IP66/IP67, UL 2237, M20x1,5, Frontmontage — Polbild (Steckseite)

Montageausrichtung Bajonett Flanschstecker, Polzahl: 6, schirmbar, Litzen, IP66/IP67, UL 2237, M20x1,5, Frontmontage — Montageausrichtung

mehrweniger

Artikelnummer	09 6121 250 06
Steckverbinder-Bauform	Flanschstecker
Litzenlänge	0,25 m
Ausführung	Flanschsteckverbinder
Steckverbinder Verriegelung	Bajonett
Anschlussart	Litzen
Schutzart	IP66/IP67
Anschlussquerschnitt	2,50 mm² / AWG 14
Temperaturbereich von / bis	-35 °C / 90 °C
Mechanische Lebensdauer	> 500 Steckzyklen
Gewicht (gr)	92.90
Zolltarifnummer	85369010

mehrweniger

Bemessungsspannung	Power: 600 V, Signal: 63 V
Bemessungs-Stoßspannung	Power: 6000 V, Signal: 1500 V
Verschmutzungsgrad	3
Überspannungskategorie	III
Isolierstoffgruppe	II
EMV-Tauglichkeit	schirmbar

mehrweniger

Material Gehäuse	Zinkdruckguss vernickelt
Material Kontaktkörper	PA
Material Kontakt	Kupferlegierung
Kontaktoberfläche	Ag (Silber)
Material Dichtung	NBR
SCIP Nummer	SCIP-number not available

mehrweniger

Zulassungen	UL 2237

mehrweniger

Niederspannungsrichtlinie	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Fehler auf dieser Seite melden

UL Notifications

CAUTION - Risk of electic shock do not disconnect under load!
Suitable for user on a circuit capable of delivering not more than 5,000rms symmetrical Amperes, 600V maximum!
When used on general purpose branch circuits the maximum overcurrent protection shall not exceed the ampere rating of this device!

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
