Artikelnummer: 09 0774 000 08

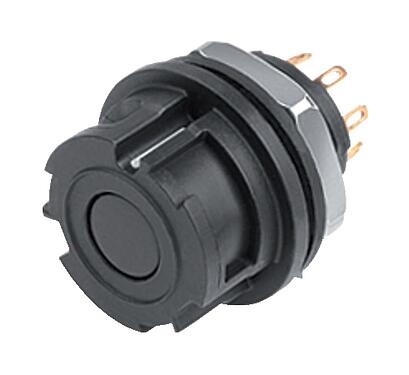

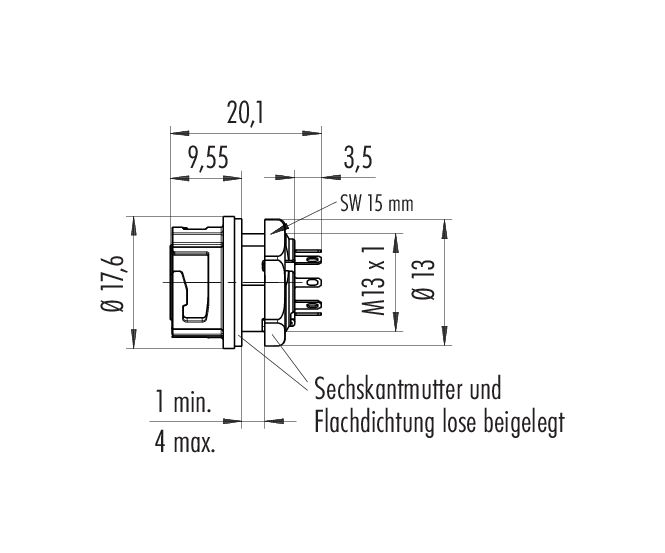

Bajonett Flanschdose, Polzahl: 8, ungeschirmt, löten, IP67

Bajonett NCC, Serie 770, Miniatur Steckverbinder
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 09 0774 000 08
Steckverbinder-Bauform Flanschdose
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung Bajonett
Anschlussart löten
Schutzart IP67
Anschlussquerschnitt 0,25 mm² / AWG 24
Grenztemperatur von / bis -25 °C / 85 °C
Mechanische Lebensdauer > 5000 Steckzyklen
Gewicht (gr) 4.47
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 175 V
Bemessungs-Stoßspannung 1750 V
Bemessungsstrom 2,0 A
Isolationswiderstand ≥ 1010 Ω
Verschmutzungsgrad 2
Überspannungskategorie II
Isolierstoffgruppe II
EMV-Tauglichkeit ungeschirmt
Material Gehäuse PA
Material Kontaktkörper PA (UL94 V-0)
Material Kontakt CuSn (Bronze)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer e6b864af-05fd-4ac8-93ae-6dc3f2dad904
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569

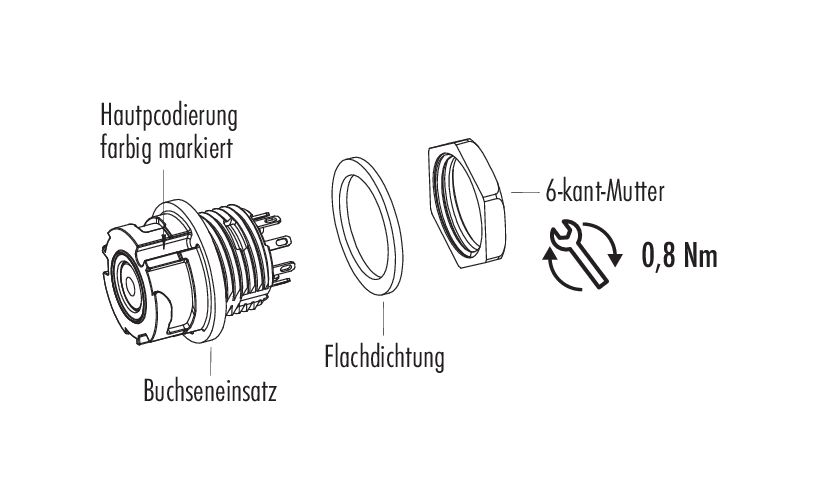

Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
  4. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  5. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  6. Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
