Bajonett Winkelstecker, Polzahl: 19, 4,0-6,0 mm, ungeschirmt, löten, IP40

Abbildung 99 0665 70 19 - Bajonett Winkelstecker, Polzahl: 19, 4,0-6,0 mm, ungeschirmt, löten, IP40 — Abbildung

3D Ansicht 99 0665 70 19 - Bajonett Winkelstecker, Polzahl: 19, 4,0-6,0 mm, ungeschirmt, löten, IP40 — 3D Ansicht

Maßzeichnung 99 0665 70 19 - Bajonett Winkelstecker, Polzahl: 19, 4,0-6,0 mm, ungeschirmt, löten, IP40 — Maßzeichnung

Montageanleitung 99 0665 70 19 - Bajonett Winkelstecker, Polzahl: 19, 4,0-6,0 mm, ungeschirmt, löten, IP40 — Montageanleitung

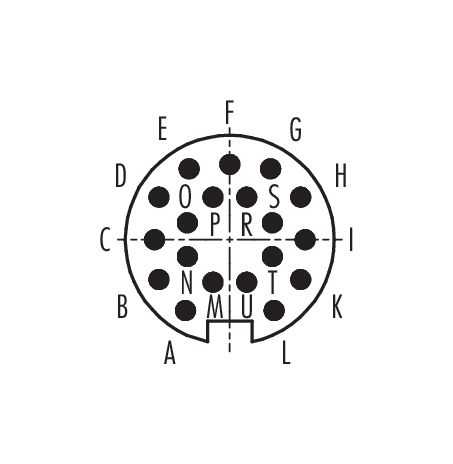

Polbild (Steckseite) 99 0665 70 19 - Bajonett Winkelstecker, Polzahl: 19, 4,0-6,0 mm, ungeschirmt, löten, IP40 — Polbild (Steckseite)

Artikelnummer	99 0665 70 19
Steckverbinder-Bauform	Winkelstecker
Ausführung	Steckverbinder Stift gewinkelt
Steckverbinder Verriegelung	Bajonett
Anschlussart	löten
Schutzart	IP40
Anschlussquerschnitt	max. 0,25 mm² / AWG 24
Kabeldurchlass	4,0-6,0 mm
Verdrehmöglichkeit	nicht drehbar
Grenztemperatur von / bis	-40 °C / 85 °C
Mechanische Lebensdauer	> 500 Steckzyklen
Gewicht (gr)	12.82
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	60 V
Bemessungs-Stoßspannung	500 V
Bemessungsstrom	3,0 A
Isolationswiderstand	≥ 10¹⁰ Ω
Verschmutzungsgrad	1
Überspannungskategorie	I
Isolierstoffgruppe	III
EMV-Tauglichkeit	ungeschirmt

Material Gehäuse	PA
Material Kontaktkörper	PBT (UL94 V-0)
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	Au (Gold)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	223e5b43-ed1a-4498-8a3b-f2ef5efbb90e

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Niederspannungsrichtlinie	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.

Downloads

Datenblatt 99 0665 70 19

CE-Konformitätserklärung

Niederspannungsrichtlinie

UKCA-Konformitätserklärung

Elektrische Ausrüstung

CAD-Daten

Gewünsches Format auswählen
