  4. M16 Kabelstecker, Polzahl: 8, 5,5-9,0 mm, schirmbar, IDC, IP67
Artikelnummer: 99 4171 00 08

M16 Kabelstecker, Polzahl: 8, 5,5-9,0 mm, schirmbar, IDC, IP67

M16-X, Serie 415, Miniatur Steckverbinder
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 99 4171 00 08
Steckverbinder-Bauform Kabelstecker
Ausführung Steckverbinder Stift gerade
Steckverbinder Verriegelung schrauben
Anschlussart IDC
Schutzart IP67
Anschlussquerschnitt AWG 24-22/1, AWG 27-22/7

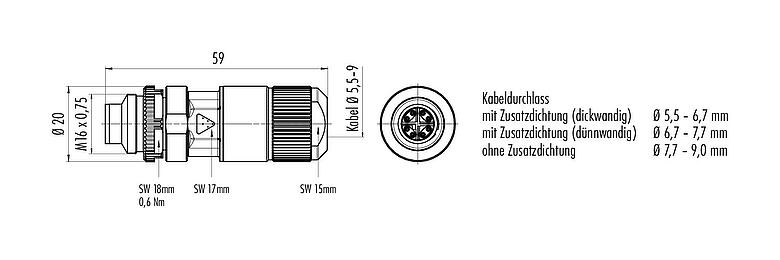

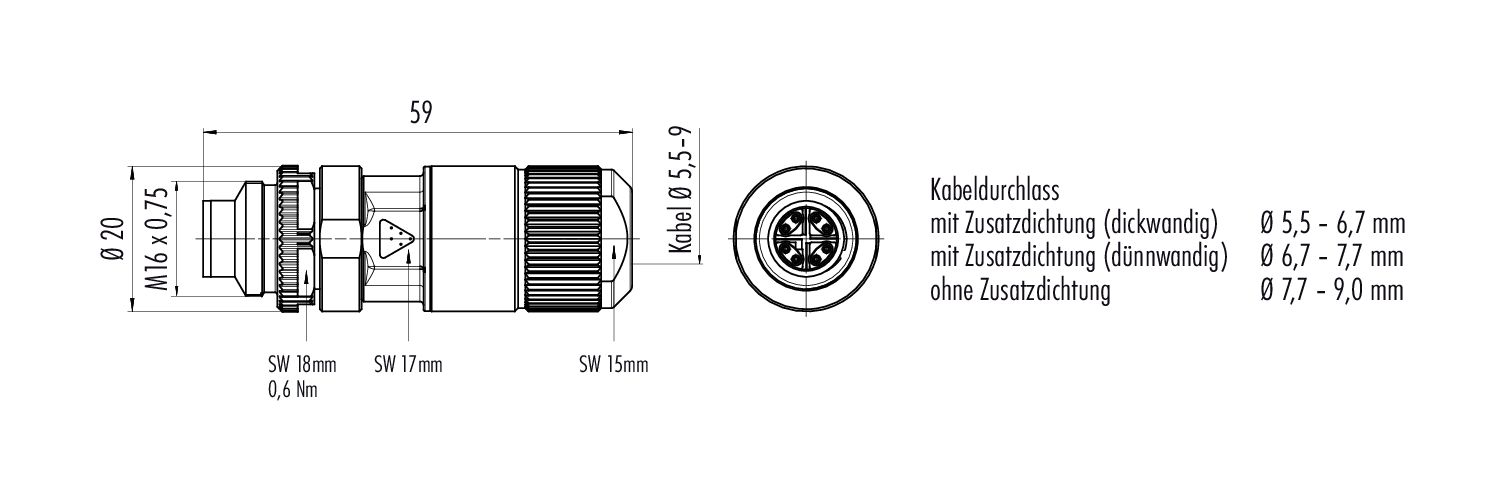

Kabeldurchlass 5,5-9,0 mm
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 62.41
Zolltarifnummer 85366990
Ursprungsland TW
Bemessungsspannung 50 V (AC ) / 60 V (DC)
Bemessungs-Stoßspannung 800 V
Bemessungsstrom 0,5 A
Isolationswiderstand > 108 Ω
Verschmutzungsgrad 3
Überspannungskategorie II
Isolierstoffgruppe II
EMV-Tauglichkeit schirmbar
Schirmanbindung Schirmklemmung
Material Gehäuse Zinkdruckguss vernickelt
Material Kontaktkörper PA (UL94 V-0)
Material Kontakt CuZn (Messing)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer 668951be-56d8-4922-9b30-e5873efaef8f
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635

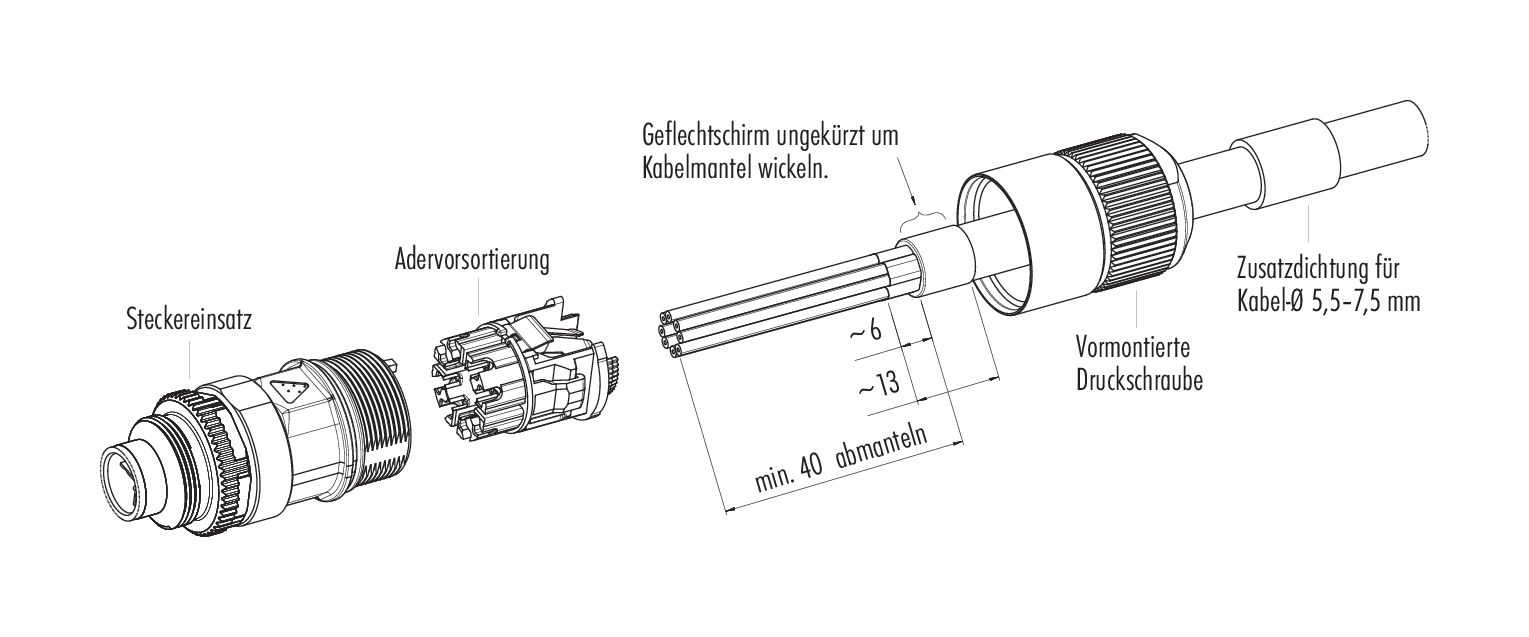

Sicherheitshinweise / Montagehinweise
  1. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  2. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  3. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 50 cNm) angezogen.
