  4. M12 Winkeldose, Polzahl: 5, 6,0-8,0 mm, schirmbar, schraubklemm, IP67, UL
Artikelnummer: 99 1436 820 05

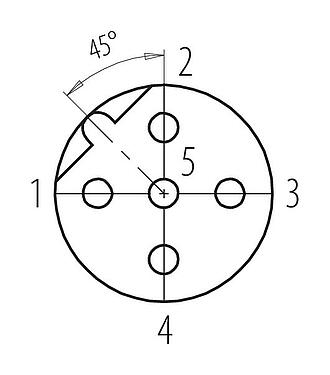

M12 Winkeldose, Polzahl: 5, 6,0-8,0 mm, schirmbar, schraubklemm, IP67, UL

M12-B, Serie 715, Automatisierungstechnik - Datenübertragung
Verfügbare Pol­zahlen
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 99 1436 820 05

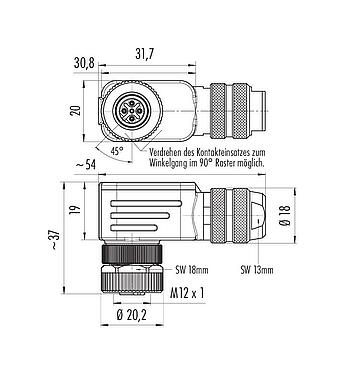

Steckverbinder-Bauform Winkeldose
Bauartnorm DIN EN 61076-2-101
Ausführung Steckverbinder Buchse gewinkelt
Steckverbinder Verriegelung schrauben
Anschlussart schraubklemm
Schutzart IP67
Anschlussquerschnitt max. 0,75 mm² / AWG 18
Kabeldurchlass 6,0-8,0 mm
Verdrehmöglichkeit 90° (4 Kodiermöglichkeiten)
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 50 Steckzyklen
Gewicht (gr) 67.52
Zolltarifnummer 85369010
Ursprungsland HU
Bemessungsspannung 60 V
Bemessungs-Stoßspannung 1500 V
Bemessungsstrom 4,0 A
Isolationswiderstand ≥ 1010 Ω
Verschmutzungsgrad 3
Überspannungskategorie II
Isolierstoffgruppe III
EMV-Tauglichkeit schirmbar
Schirmanbindung Schirmring
Material Gehäuse Zinkdruckguss vernickelt
Material Kontaktkörper PA
Material Kontakt CuZn (Messing)
Kontaktoberfläche Au (Gold)
Material Verriegelung Zinkdruckguss vernickelt
REACH SVHC CAS 96-45-7 (Imidazolidine-2-thione)
CAS 7439-92-1 (Lead)
SCIP Nummer c432d936-a216-424c-a225-db06117238d5
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Niederspannungsrichtlinie 2014/35/EU (EN 60204-1:2018;EN 60529:1991)

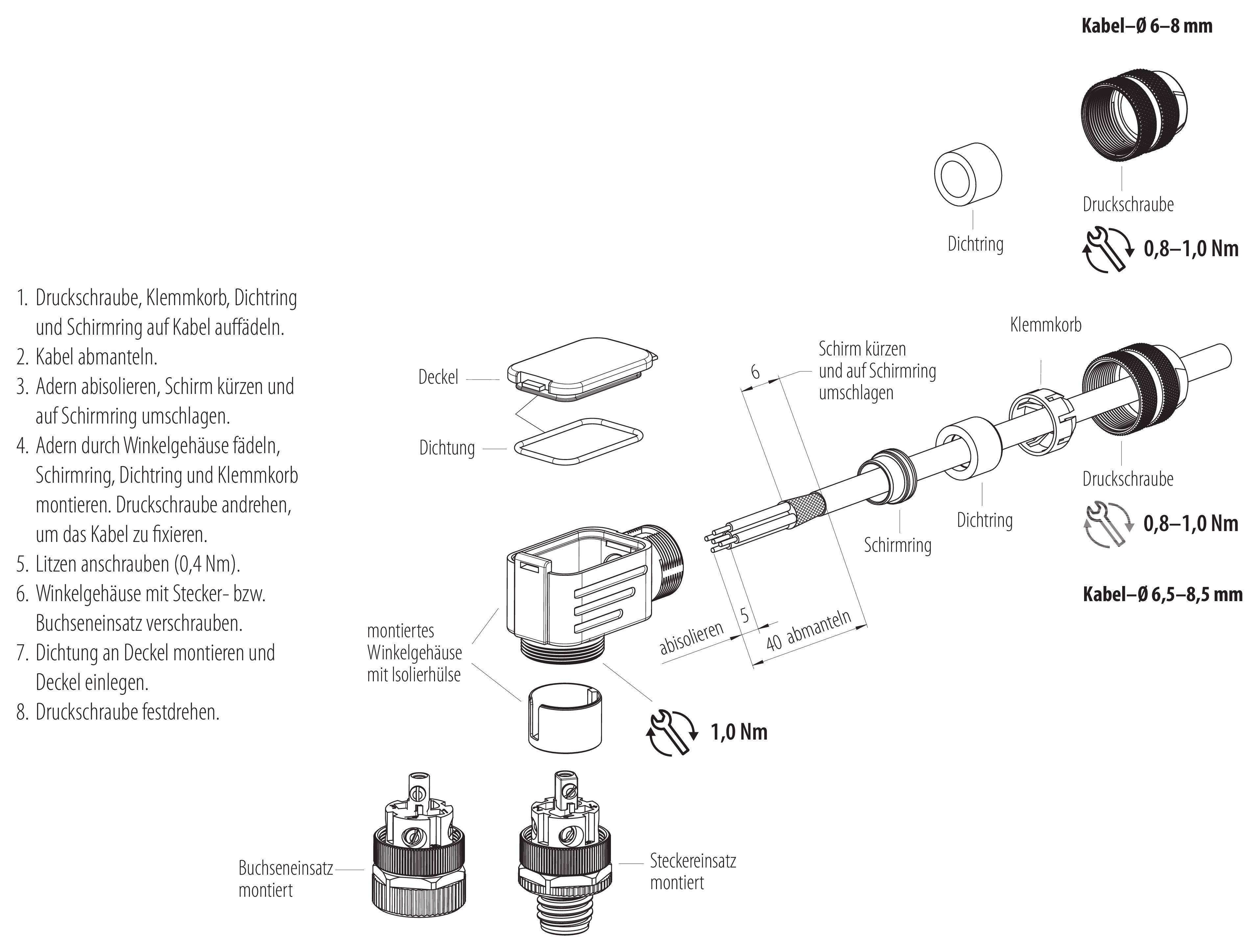

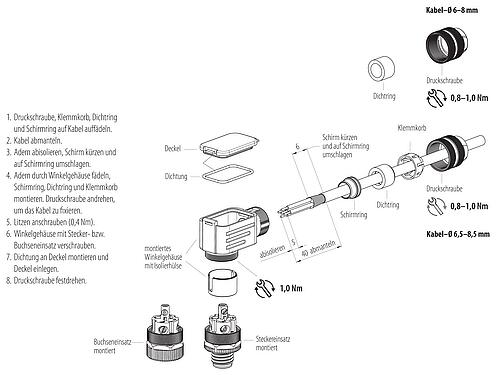

Sicherheitshinweise / Montagehinweise
  1. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  2. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  3. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
