Artikelnummer: 99 4442 402 05

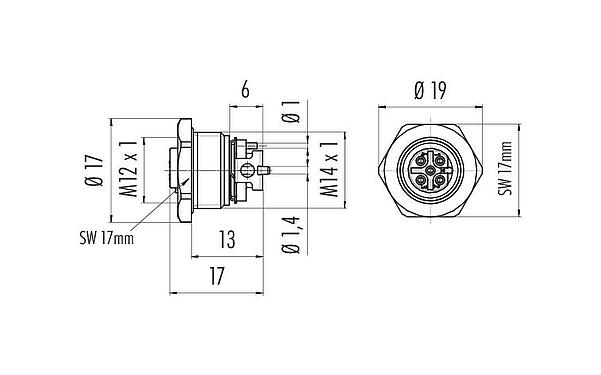

M12 Flanschdose, Polzahl: 5, schirmbar, SMT, IP67, für SMT
M12-B, Serie 766, Automatisierungstechnik - Datenübertragung
Allgemeine Kennwerte
mehrwenigerArtikelnummer | 99 4442 402 05 |
Steckverbinder-Bauform | Flanschdose |
Bauartnorm | DIN EN 61076-2-101 |
Ausführung | Steckverbinder Buchse gerade |
Steckverbinder Verriegelung | schrauben |
Anschlussart | SMT |
Schutzart | IP67 |
Grenztemperatur von / bis | -40 °C / 85 °C |
Mechanische Lebensdauer | > 100 Steckzyklen |
Einbauhöhe | 13 |
Gewicht (gr) | 6.84 |
Zolltarifnummer | 85369010 |
Ursprungsland | DE |
Elektrische Kennwerte
mehrwenigerBemessungsspannung | 60 V |
Bemessungs-Stoßspannung | 1500 V |
Bemessungsstrom | 4,0 A |
Isolationswiderstand | > 108 Ω |
Verschmutzungsgrad | 3 |
Überspannungskategorie | II |
Isolierstoffgruppe | II |
EMV-Tauglichkeit | schirmbar |
Schirmanbindung | Schirmblech |
Werkstoffe
mehrwenigerMaterial Gehäuse | CuZn (Messing vernickelt) |
Material Kontaktkörper | LCP |
Material Kontakt | CuSn (Bronze) |
Kontaktoberfläche | Au (Gold) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
SCIP Nummer | 0e8b3ded-7f5d-47c2-9fca-f91c8ba1b13c |
Klassifikationen
mehrwenigereCl@ss 11.1 | 27-44-01-02 |
ETIM 9.0 | EC002635 |

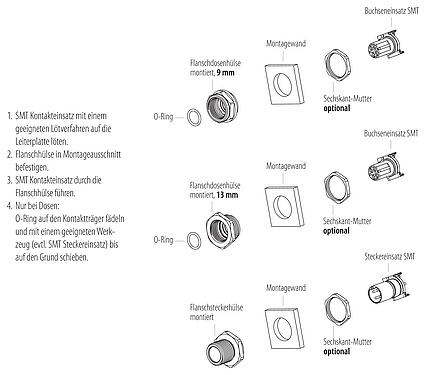

Sicherheitshinweise / Montagehinweise
- Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
- Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
- Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
