M12 Flanschstecker, Polzahl: 4, geschirmt, mit Kabel konfektioniert, IP67, UL, M16x1,5, Profinet, PUR, grün, 2 x 2 x AWG 22, Frontmontage, 0,5 m

Abbildung M12 Flanschstecker, Polzahl: 4, geschirmt, mit Kabel konfektioniert, IP67, UL, M16x1,5, Profinet, PUR, grün, 2 x 2 x AWG 22, Frontmontage, 0,5 m — Abbildung

3D Ansicht M12 Flanschstecker, Polzahl: 4, geschirmt, mit Kabel konfektioniert, IP67, UL, M16x1,5, Profinet, PUR, grün, 2 x 2 x AWG 22, Frontmontage, 0,5 m — 3D Ansicht

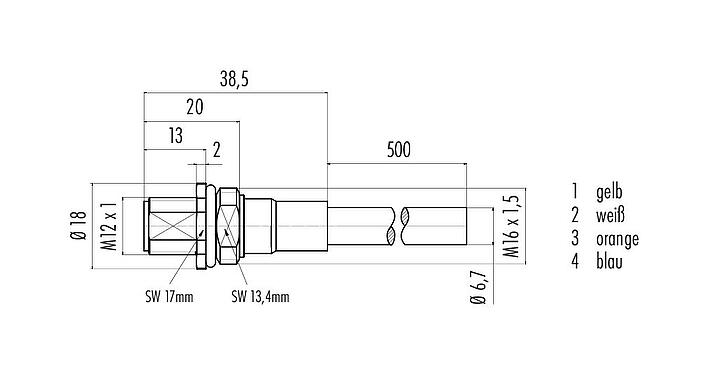

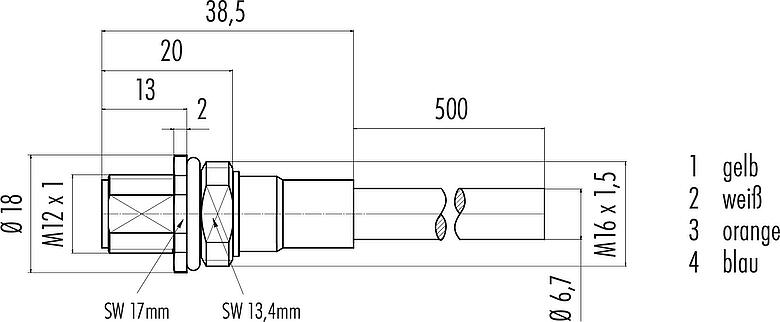

Maßzeichnung M12 Flanschstecker, Polzahl: 4, geschirmt, mit Kabel konfektioniert, IP67, UL, M16x1,5, Profinet, PUR, grün, 2 x 2 x AWG 22, Frontmontage, 0,5 m — Maßzeichnung

Montageanleitung / Montageausschnitt M12 Flanschstecker, Polzahl: 4, geschirmt, mit Kabel konfektioniert, IP67, UL, M16x1,5, Profinet, PUR, grün, 2 x 2 x AWG 22, Frontmontage, 0,5 m — Montageanleitung / Montageausschnitt

Polbild (Steckseite) M12 Flanschstecker, Polzahl: 4, geschirmt, mit Kabel konfektioniert, IP67, UL, M16x1,5, Profinet, PUR, grün, 2 x 2 x AWG 22, Frontmontage, 0,5 m — Polbild (Steckseite)

Montageausrichtung M12 Flanschstecker, Polzahl: 4, geschirmt, mit Kabel konfektioniert, IP67, UL, M16x1,5, Profinet, PUR, grün, 2 x 2 x AWG 22, Frontmontage, 0,5 m — Montageausrichtung

Artikelnummer	70 3733 705 04
Steckverbinder-Bauform	Flanschstecker
Bauartnorm	DIN EN 61076-2-101
Kodierung	D-kodiert
Kabellänge	0,5 m (Weitere Längen sind auf Anfrage möglich.)
Ausführung	Steckverbinder Stift gerade
Steckverbinder Verriegelung	schrauben
Anschlussart	mit Kabel konfektioniert
Schutzart	IP67
Anschlussquerschnitt	AWG 22
Temperaturbereich von / bis	-25 °C / 85 °C
Mechanische Lebensdauer	> 500 Steckzyklen
Gewicht (gr)	43.60
Zolltarifnummer	85444290
Ursprungsland	HU

Bemessungsspannung	250 V
Bemessungs-Stoßspannung	2500 V
Bemessungsstrom	4,0 A
Isolationswiderstand	> 10¹⁰ Ω
Verschmutzungsgrad	3
Übertragungseigenschaft	CAT 5
Überspannungskategorie	II
Isolierstoffgruppe	II
EMV-Tauglichkeit	geschirmt
Schirmanbindung	Schirm auf Gehäuse

Material Gehäuse	CuZn (Messing vernickelt)
Material Kontaktkörper	PA
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	Au (Gold)
Material Verriegelung	Zinkdruckguss vernickelt
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	cc9a70f3-4ff6-4c17-9757-0f6794178d3b

Leitungsaufbau
Kabeltyp	Profinet
Kabeldurchmesser	6,7 mm
Querschnitt	2 x 2 x AWG 22
Mantelmaterial	PUR
Isolation Litze	Polyolefine
Litzenaufbau	AWG 22/7
Kabelfarbe	grün
Mechanische Eigenschaften
Biegeradius Kabel fest	≥ 5 x Ø
Biegeradius Kabel bewegt	≥ 15 x Ø
Biegezyklen	> 10 x Ø (2 Mio.)
Zulässige Beschleunigung	2 m/s²
Verfahrweg horizontal	bei 5 m/s² -> 5 m
Verfahrweg vertikal	bei 5 m/s² -> 5 m
Verfahrgeschwindigkeit	≤ 200 m/min (5 m horizontale Strecke)
Thermische Eigenschaften
Temperaturbereich Kabel bewegt von / bis	-20 °C / 60 °C
Temperaturbereich Kabel fest von / bis	-40 °C / 80 °C
Sonstige Eigenschaften
Halogenfrei	ja

Zulassungen	UL

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
