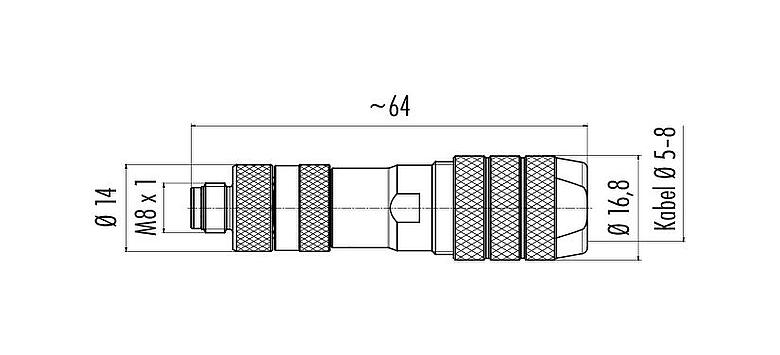

  4. M8 Kabelstecker, Polzahl: 4, 5,0-8,0 mm, schirmbar, schraubklemm, IP67
Artikelnummer: 99 3369 600 04

M8 Kabelstecker, Polzahl: 4, 5,0-8,0 mm, schirmbar, schraubklemm, IP67

M8-D, Serie 818, Automatisierungstechnik - Datenübertragung
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 99 3369 600 04
Steckverbinder-Bauform Kabelstecker
Bauartnorm DIN EN 61076-2-114
Ausführung Steckverbinder Stift gerade
Steckverbinder Verriegelung M8x1
Anschlussart schraubklemm
Schutzart IP67
Anschlussquerschnitt 0,14-0,50 mm²
Kabeldurchlass 5,0-8,0 mm
Grenztemperatur von / bis -25 °C / 85 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 34.45
Zolltarifnummer 85444290
Ursprungsland DE
Bemessungsspannung 63 V DC
Bemessungs-Stoßspannung 1500 V
Bemessungsstrom 4,0 A
Isolationswiderstand > 108 Ω
Verschmutzungsgrad 3
Überspannungskategorie II
Isolierstoffgruppe II
EMV-Tauglichkeit schirmbar
Schirmanbindung Irisfeder
Material Gehäuse CuZn (Messing vernickelt)
Material Kontaktkörper PA schwarz
Material Kontakt CuZn (Messing)
Kontaktoberfläche Au (Gold)
Material Verriegelung CuZn (Messing)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer d39684a9-073d-4e37-9636-4f895e983dac
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635

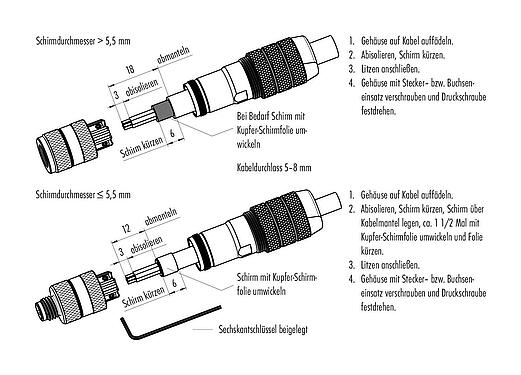

Sicherheitshinweise / Montagehinweise
  1. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  2. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
