M9 IP40 Kabeldose, Polzahl: 8, 4,0-5,0 mm, ungeschirmt, löten, IP40

Abbildung 99 0480 102 08 - M9 IP40 Kabeldose, Polzahl: 8, 4,0-5,0 mm, ungeschirmt, löten, IP40 — Abbildung

3D Ansicht 99 0480 102 08 - M9 IP40 Kabeldose, Polzahl: 8, 4,0-5,0 mm, ungeschirmt, löten, IP40 — 3D Ansicht

Maßzeichnung 99 0480 102 08 - M9 IP40 Kabeldose, Polzahl: 8, 4,0-5,0 mm, ungeschirmt, löten, IP40 — Maßzeichnung

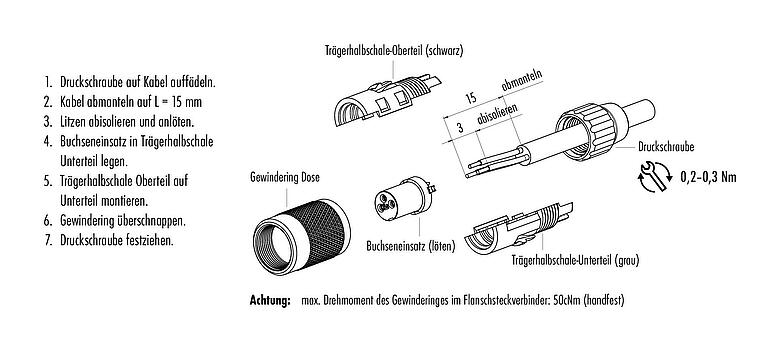

Montageanleitung 99 0480 102 08 - M9 IP40 Kabeldose, Polzahl: 8, 4,0-5,0 mm, ungeschirmt, löten, IP40 — Montageanleitung

Polbild (Steckseite) 99 0480 102 08 - M9 IP40 Kabeldose, Polzahl: 8, 4,0-5,0 mm, ungeschirmt, löten, IP40 — Polbild (Steckseite)

Bestellnummer	99 0480 102 08
Steckverbinder-Bauform	Kabeldose
Ausführung	Steckverbinder Buchse gerade
Steckverbinder Verriegelung	schrauben
Anschlussart	löten
Schutzart	IP40
Anschlussquerschnitt	max. 0,14 mm² / AWG 26
Kabeldurchlass	4,0-5,0 mm
Grenztemperatur von / bis	-40 °C / 85 °C
Mechanische Lebensdauer	> 500 Steckzyklen
Gewicht (gr)	6.03
Zolltarifnummer	85369010

Bemessungsspannung	125 V
Bemessungs-Stoßspannung	1500 V
Bemessungsstrom (40°C)	1,0 A
Isolationswiderstand	≥ 10¹⁰ Ω
Verschmutzungsgrad	1
Überspannungskategorie	II
Isolierstoffgruppe	III
EMV-Tauglichkeit	ungeschirmt

Material Gehäuse	PA
Material Kontaktkörper	PA (UL94 V-0)
Material Kontakt	CuSn (Bronze)
Kontaktoberfläche	Au (Gold)
Material Verriegelung	CuZn (Messing)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	6e1c2ae5-1872-4f5d-aa04-d54f89c0d260

eCl@ss 11.1	27-44-01-02
ETIM 7.0	EC002635

Niederspannungsrichtlinie	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 50 cNm) angezogen.
