  1. Produkte
  2. Automatisierungstechnik - Datenübertragung
  3. M12 Hybrid

A- kodierter M12 Steckverbinder für One Cable Solutions - Automatisierungstechnik

Diese Steckverbindersysteme sind die perfekte Lösung wo Power und Signal verlangt wird. One Cable Solution (OCS) im bewährten M12 Package, IP67/68/69. 9 polig - 2 Power- + 7 Signalkontakte erlauben hohe Flexibilität. Materialien sind für den zeitweiligen Außeneinsatz geeignet. M12-A Schraubverriegelung mit Kunststoffgewindering und für härtere Anforderungen mit Edelstahlgewindering. Eine weitere Eigenschaft ist die einfache Montage.

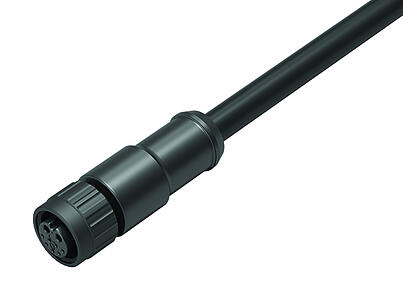

Automatisierungstechnik - Datenübertragung-M12-Hybrid-Kabeldose_767_2_KD_Hybrid_Kunststoff
77 8406 0000 30709-0185
M12 Kabeldose, Polzahl: 2+7, am Kabel angespritzt, IP67, PUR, schwarz, Power: 2 x 0,75 (AWG 18), Signal: 7 x 0,14 (AWG 26), 1,85 m
M12-Hybrid, Serie 767, Automatisierungstechnik - Datenübertragung
Details

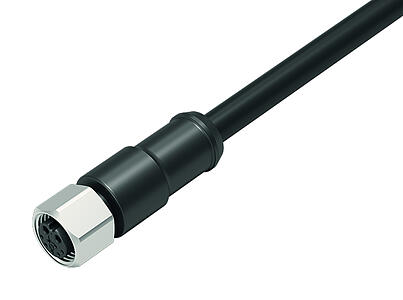

Automatisierungstechnik - Datenübertragung-M12-Hybrid-Kabeldose_767_2_KD_Hybrid_VA
77 8730 0000 30709-0185
M12 Kabeldose, Polzahl: 2+7, am Kabel angespritzt, IP67, PUR, schwarz, Power: 2 x 0,75 (AWG 18), Signal: 7 x 0,14 (AWG 26), 1,85 m
M12-Hybrid, Serie 767, Automatisierungstechnik - Datenübertragung
Details

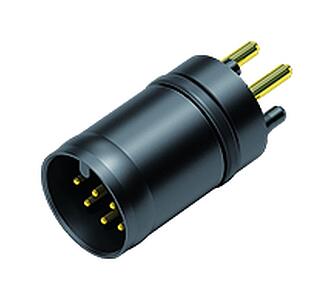

Automatisierungstechnik - Datenübertragung-M12-Hybrid-Einbaustecker_767_3_EBS_Hybrid
86 7047 0000 00009
Einbaustecker, Polzahl: 2+7, Kontakt 1+2 THR / Kontakt 3-9 SMT, IP67 gesteckt und verriegelt
M12-Hybrid, Serie 767, Automatisierungstechnik - Datenübertragung
Details
