M9 Läpivienti ohjauskaappia varten, Napojen määrä: 5, suojattavissa, liitettävä, IP67

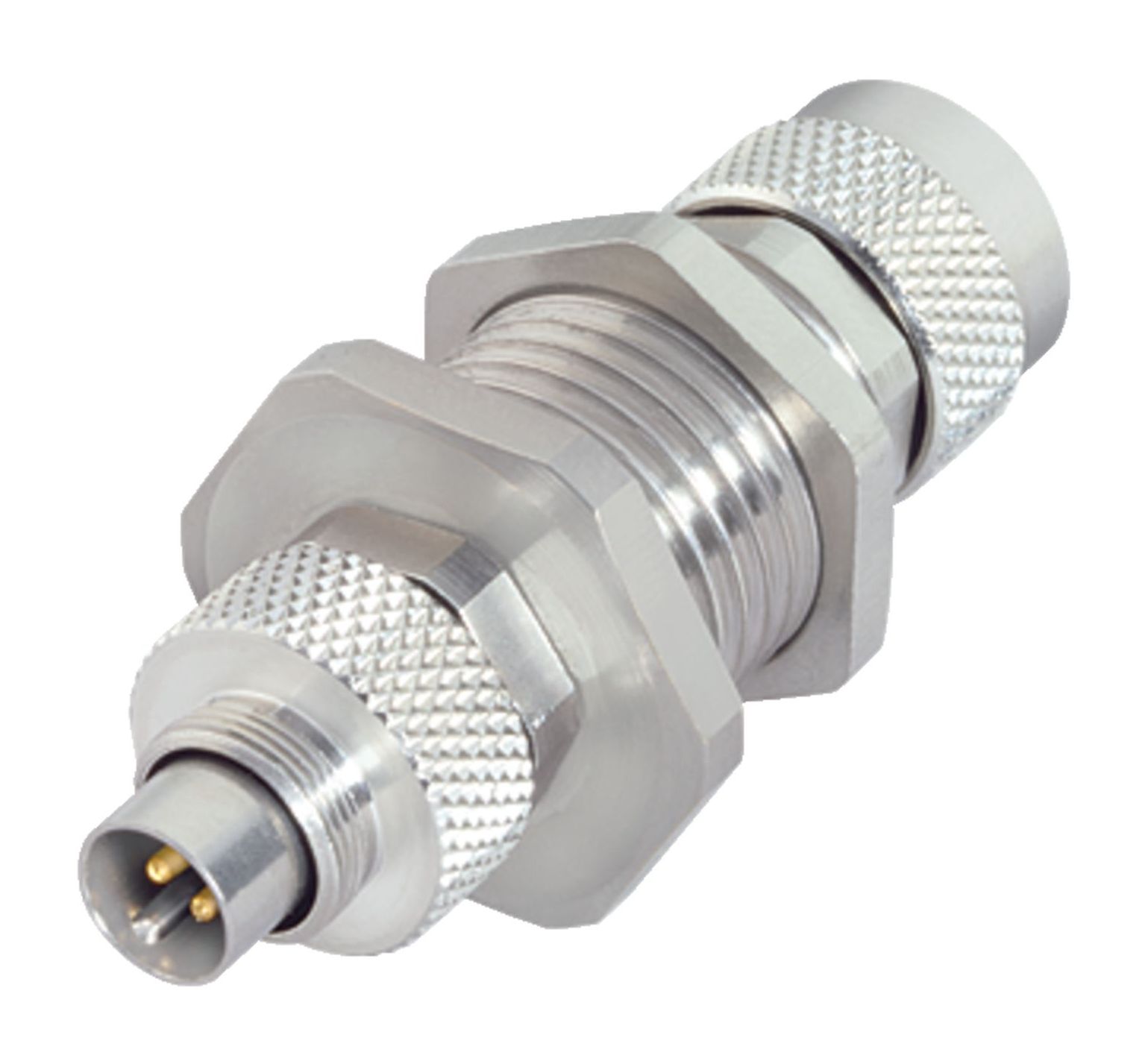

Kuva 09 9618 100 05 - M9 Läpivienti ohjauskaappia varten, Napojen määrä: 5, suojattavissa, liitettävä, IP67 — Kuva

3D-näkymä 09 9618 100 05 - M9 Läpivienti ohjauskaappia varten, Napojen määrä: 5, suojattavissa, liitettävä, IP67 — 3D-näkymä

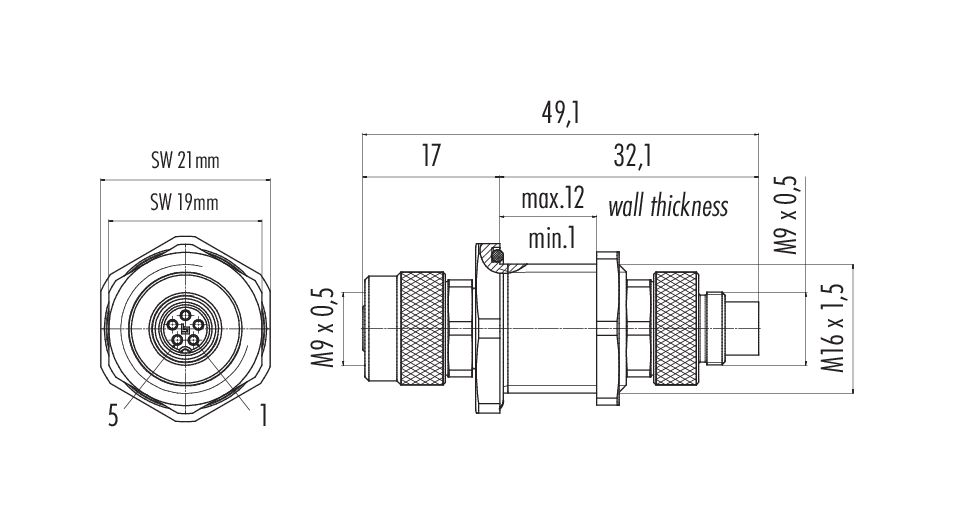

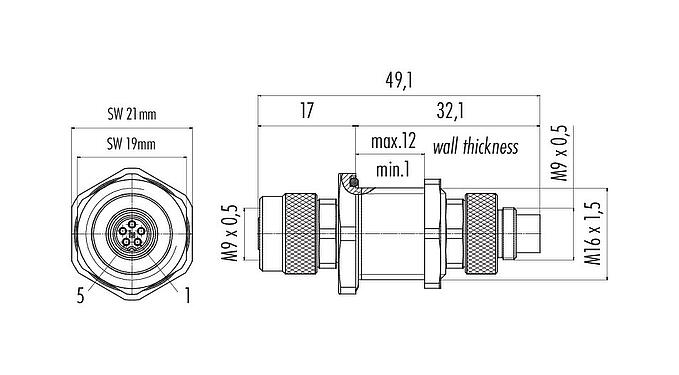

Mittakaavapiirustus 09 9618 100 05 - M9 Läpivienti ohjauskaappia varten, Napojen määrä: 5, suojattavissa, liitettävä, IP67 — Mittakaavapiirustus

Kokoonpano-ohjeet / asennusaukko 09 9618 100 05 - M9 Läpivienti ohjauskaappia varten, Napojen määrä: 5, suojattavissa, liitettävä, IP67 — Kokoonpano-ohjeet / asennusaukko

Koskettimien järjestys (plug in -puoli) 09 9618 100 05 - M9 Läpivienti ohjauskaappia varten, Napojen määrä: 5, suojattavissa, liitettävä, IP67 — Koskettimien järjestys (plug in -puoli)

Ordernummer	09 9618 100 05
Anslutningsdesign	Läpivienti ohjauskaappia varten
Versio	Läpivienti ohjauskaappia varten
Kontaktlåsning	ruuvaus
Anslutningstyp	liitettävä
Typ av skydd	IP67
Begränsa temperaturen från / till	-40 °C / 85 °C
Mekanisk livslängd	> 500 liitäntäsykliä
Vikt (gr)	43.43
Tulltaxenummer	85369010
Alkuperämaa	DE

Märkspänning	125 V
Märkd impulsspänning	1500 V
Märkström	3,0 A
Grad	1
Överspänningskategori	II
Gruppen isolerande material	III
EMC lämplighet	suojattavissa
Suojaliitäntä	Suojarengas

Materialbostäder	CuZn (messinki, nikkelöity)
Material Kontakt kropp	PBT/PA
Materialkontakt	CuZn (messinki)
Kontaktyta	Au (kulta)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-numero	6eab736a-a2a9-40b0-86bf-e24aad960fe7

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Lågspänningsdirektiv	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
RoHS-direktivet	2011/65/EU (EN 50581:2012)

Ilmoita virheestä sivustolla

Turvallisuushuomautukset

Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
