Beställning nr: 09 9618 100 05

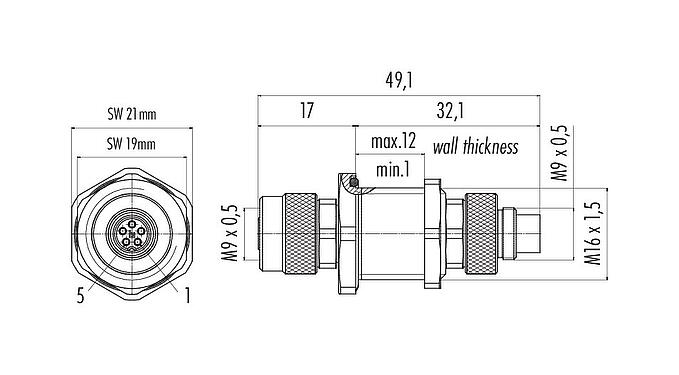

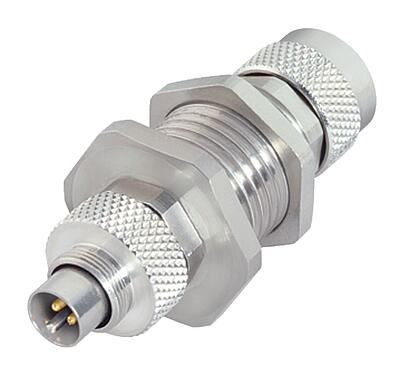

M9 Bussning för kontrollskåp, antal poler: 5, kan skärmas, stickbar, IP67

M9 IP67, Serie 712, Subminiatyrkontakter
Produktjämförelse
Nedladdningar
Allmänna värden
Merless
Artikelnummer 09 9618 100 05
Kontakttyp Bussning för kontrollskåp
Version Bussning för kontrollskåp
Kopplingsmetod skruvning
Kontakttermineringstyp stickbar
Skyddsklass IP67
Temperaturområde från / till -40 °C / 85 °C
Mekanisk livslängd > 500 anslutningscykler
Vikt (gr) 43.43
Tullvarukod 85369010
Ursprungsland DE
Märkspänning 125 V
Märkt impulsspänning 1500 V
Märkström 3,0 A
Nedsmutsningsgrad 1
Överspänningskategori II
Isolationsgrupp III
EMC godkänd kan skärmas
Sköldanslutning Skärmring
Material kontakthus CuZn (mässing, förnicklad)
Material kontaktinsats PBT/PA
material kontaktelement CuZn(mässing)
Plätering kontaktelement Au (guld)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer 6eab736a-a2a9-40b0-86bf-e24aad960fe7
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Lågspänningsdirektiv 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
RoHS-direktivet 2011/65/EU (EN 50581:2012)
Säkerhetsmeddelanden
  1. Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
  2. Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
  3. Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
  4. För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 50 cNm).
