Tilauksen numero: 99 0405 00 03

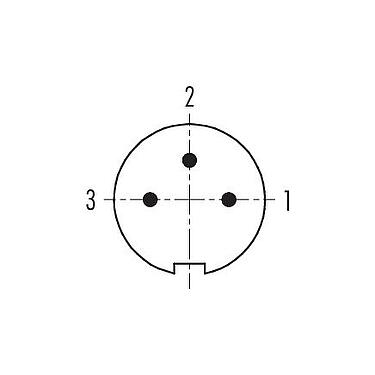

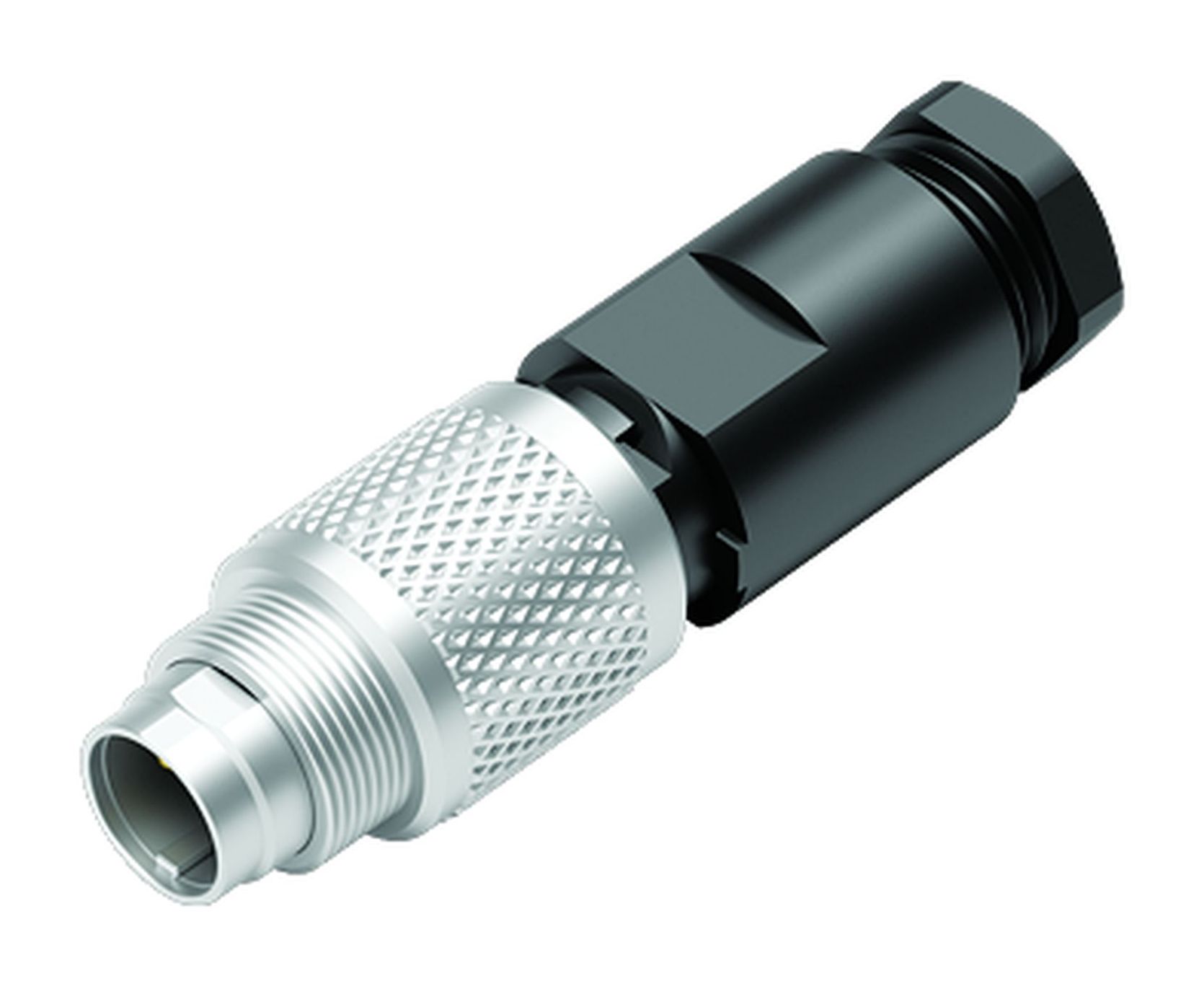

M9 Kaapelipistoke, Napojen määrä: 3, 3,5-5,0 mm, suojaamaton, juotos, IP67
M9 IP67, Sarja 712, Subminiature-liittimet
General features
mehrwenigerOrdernummer | 99 0405 00 03 |
Anslutningsdesign | Kaapelipistoke |
Versio | Liitin uros suora |
Kontaktlåsning | ruuvaus |
Anslutningstyp | juotos |
Typ av skydd | IP67 |
Tvärsnitt för anslutning | max. 0,25 mm² / AWG 24 |
Kabelpassage | 3,5-5,0 mm |
Begränsa temperaturen från / till | -40 °C / 85 °C |
Mekanisk livslängd | > 500 liitäntäsykliä |
Vikt (gr) | 6.06 |
Tulltaxenummer | 85369010 |
Alkuperämaa | DE |
Electrical parameters
mehrwenigerMärkspänning | 125 V |
Märkd impulsspänning | 1500 V |
Märkström | 4,0 A |
Isoleringsmotstånd | ≥ 1010 Ω |
Grad | 1 |
Överspänningskategori | II |
Gruppen isolerande material | III |
EMC lämplighet | suojaamaton |
Material
mehrwenigerMaterialbostäder | PA/CuZn (messinki nikkelöity) |
Material Kontakt kropp | PBT (UL94 V-0) |
Materialkontakt | CuZn (messinki) |
Kontaktyta | Au (kulta) |
Lukitusmateriaali | CuZn (messinki) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
SCIP-numero | 9c4399d6-6f6a-40c1-9bdc-ef1e39b774e0 |
Iuokittelu
mehrwenigereCl@ss 11.1 | 27-44-01-02 |
ETIM 9.0 | EC002635 |
CE-försäkran om överensstämmelse
mehrwenigerLågspänningsdirektiv | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
- Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
- Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 50 cNm).
