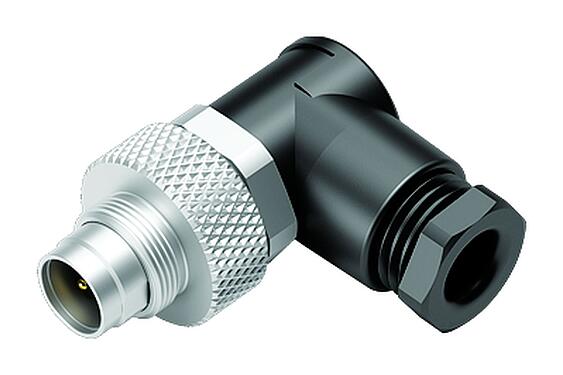

  4. M9 Kulmapistoke, Napojen määrä: 4, 3,5-5,0 mm, suojaamaton, juotos, IP67
Tilauksen numero: 99 0409 70 04

M9 Kulmapistoke, Napojen määrä: 4, 3,5-5,0 mm, suojaamaton, juotos, IP67

M9 IP67, Sarja 712, Subminiature-liittimet
Mahdollinen koskettimien määrä
Vertailu
Lataukset
General features
mehrweniger
Ordernummer 99 0409 70 04
Anslutningsdesign Kulmapistoke
Versio Liitin uros kulmassa
Kontaktlåsning ruuvaus
Anslutningstyp juotos
Typ av skydd IP67
Tvärsnitt för anslutning max. 0,25 mm² / AWG 24
Kabelpassage 3,5-5,0 mm
Pyörimismahdollisuus 180° (2 koodausvaihtoehtoa)
Begränsa temperaturen från / till -40 °C / 85 °C
Mekanisk livslängd > 500 liitäntäsykliä
Vikt (gr) 8.62
Tulltaxenummer 85369010
Alkuperämaa DE
Märkspänning 125 V
Märkd impulsspänning 1500 V
Märkström 3,0 A
Isoleringsmotstånd ≥ 1010 Ω
Grad 1
Överspänningskategori II
Gruppen isolerande material III
EMC lämplighet suojaamaton
Materialbostäder PA/CuZn (messinki nikkelöity)
Material Kontakt kropp PBT (UL94 V-0)
Materialkontakt CuZn (messinki)
Kontaktyta Au (kulta)
Lukitusmateriaali CuZn (messinki)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-numero af150929-6798-495c-9d9b-0c5774e59f11
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Lågspänningsdirektiv 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Turvallisuushuomautukset
  1. Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
  2. Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
  3. Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
  4. Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
  5. Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 50 cNm).
