Artikelnr.: 70 3733 706 04

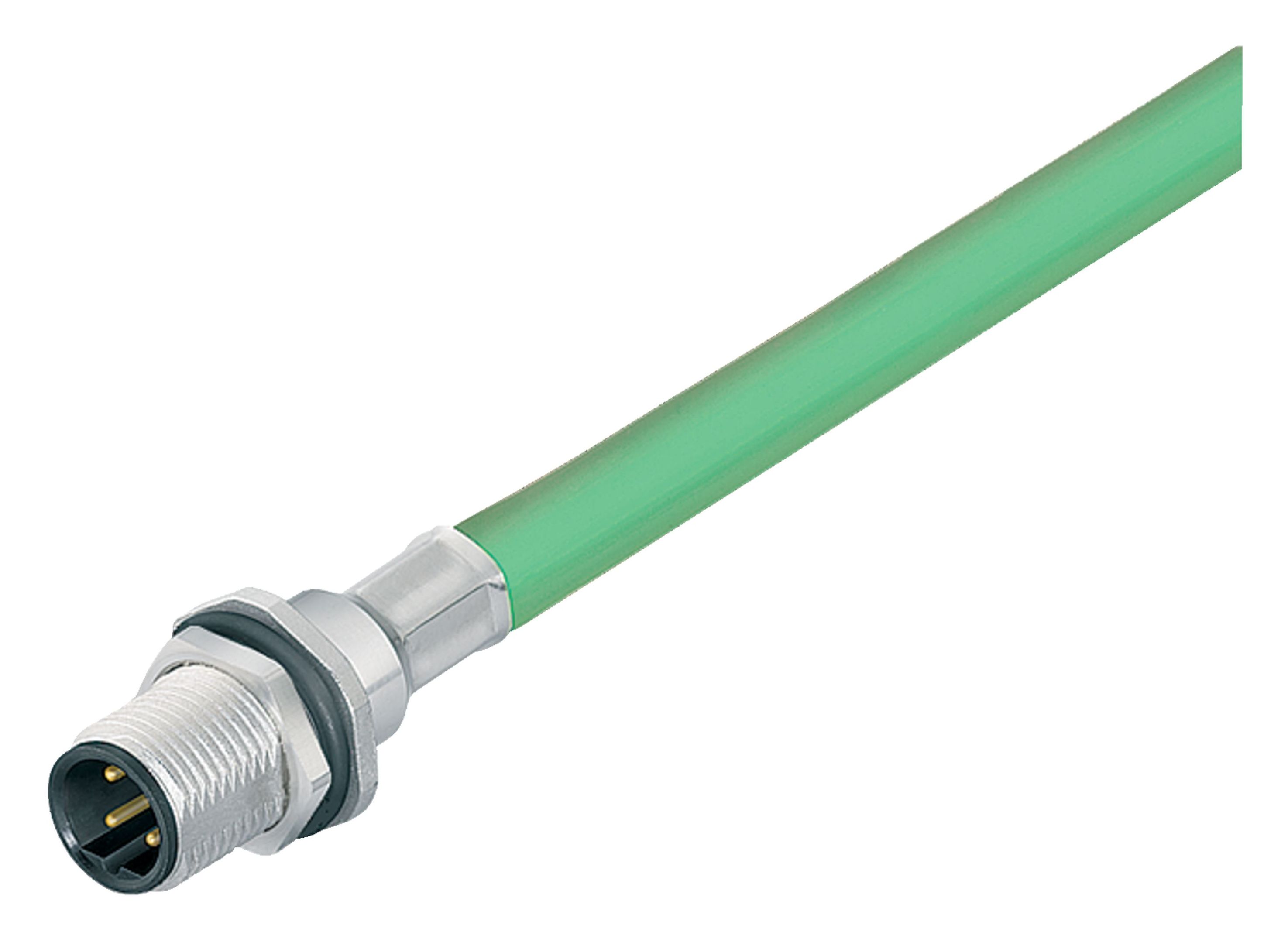

M12 Male panel mount connector, aantal polen: 4, afgeschermd, met geconfectioneerd kabel, IP67, UL, PG 9, Profinet, PUR, groen, 2 x 2 x AWG 22, Achterwandmontage, 0,5 m
M12-D, Serie 876, Automatiseringstechniek – Gegevensoverdracht

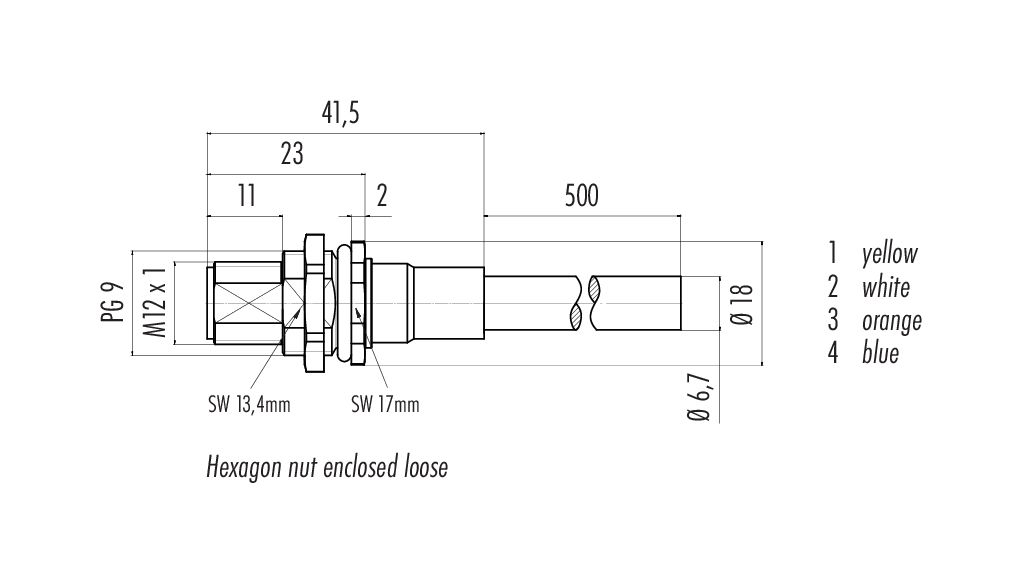

3D-aanzicht(Klik om te activeren)
Algemene kenmerken
meerminder| Artikelnummer | 70 3733 706 04 |
| Connectorconstructie | Male panel mount connector |
| Type standaard | DIN EN 61076-2-101 |
| Codering | D-gecodeerd |
| Kabellengte | 0,5 m (Andere lengtes zijn verkrijgbaar op aanvraag). |
| Versie | Connector mal recht |
| Connectorvergrendeling | schroeven |
| Aansluiting | met geconfectioneerd kabel |
| Beschermingsgraad | IP67 |
| Doorsnede aansluiting | AWG 22 |
| Grenstemperatuur van/tot | -25 °C / 60 °C |
| Mechanische levensduur | > 500 insteekcycli |
| Weight (g) | 46.50 |
| Customs tariff number | 85444290 |
| Land van herkomst | HU |
Elektrische kenmerken
meerminder| Nominale spanning | 250 V |
| Nominale stootspanning | 2500 V |
| Nominale stroom | 4,0 A |
| Insulation resistance | > 1010 Ω |
| Vervuilingsgraad | 3 |
| Transmissiesnelheid | CAT 5 |
| Overspanningscategorie | II |
| Materiaalgroep | II |
| EMC-naleving | afgeschermd |
| Shield verbinding | Afscherming op de behuizing |
Materialen
meerminder| Materiaal van de behuizing | CuZn (messing, vernikkeld) |
| Materiaal van de contactbasis | PA |
| Materiaal van het contact | CuZn (messing) |
| Contactbedekking | Au (goud) |
| Vergrendelingsmateriaal | Gespuitgiet zink vernikkeld |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 9943a82d-97ca-4c69-b568-363919a7f2c9 |
Kabelgegevens
meerminder| Structuur van de kabel | |
| Kabeltype | Profinet |
| Kabeldiameter | 6,7 mm |
| Dwarsdoorsnede | 2 x 2 x AWG 22 |
| Materiaal van de behuizing | PUR |
| Isolatie enkele draad | Polyolefine |
| Structuur enkele draad | AWG 22/7 |
| Kabel kleur | groen |
| Elektrische eigenschappen | |
| Geleiderweerstand | 55 Ω/Km (20°C) |
| Mechanische eigenschappen | |
| Buigradius kabel vast | ≥ 5 x Ø |
| Buigradius kabel beweeglijk | ≥ 15 x Ø |
| Buigcycli | > 10 x Ø (2 miljoen) |
| Toegestane versnelling | 2 m/s² |
| Bewegingsafstand, horizontaal | op 5 m/s² -> 5 m |
| Bewegingsafstand, verticaal | op 5 m/s² -> 5 m |
| Bewegingssnelheid | ≤ 200 m/min (horizontale afstand 5 m) |
| Thermische eigenschappen | |
| Temperatuurbereik kabel bewegend van/tot | -20 °C / 60 °C |
| Temperatuurbereik kabel vast van/tot | -40 °C / 80 °C |
| Andere kenmerken | |
| Halogeenvrij | ja |
Autorisatie / goedkeuringen
meerminder| Toelatingen | UL |
Classificaties
meerminder| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
- De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
- Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
- Let op de vervuilingsgraad en de overspanningscategorie. Voor meer informatie verwijzen wij u naar het downloadcentrum "Technische informatie".
- Om de kabelconnector met de apparaatconnector te vergrendelen, wordt de moer "handvast" aangedraaid (ca. 60 cNm).
