Subminiatuur connector
Filter producten
Aantal polen
Het aantal polen geeft het aantal contacten van een connector aan.
Reset
Vergrendeling
De vergrendeling beschrijft hoe de pen- en buselementen met elkaar worden verbonden.
  • M9De verbinding kan met schroeven worden vastgezet. ‘M’ staat hier voor metrische draad en het getal voor de buitendiameter.
Reset
Beschermingsgraad
De beschermingsgraden volgens IEC 60529 zijn bij verschillende artikelen van toepassing en geven informatie over de bescherming tegen het binnendringen van water en vaste materialen, bijvoorbeeld stof.
  • IP67Volledige bescherming tegen aanraking en tegen binnendringen van stof. Bescherming tegen binnendringen van water bij tijdelijk onderdompelen (diepte: 1 m, duur: 30 minuten).
Reset
Geleiding
Via de keuze van de uitvoering kunnen bepaalde technische specificaties worden gedefinieerd, bijvoorbeeld kabeluitgang of afmeting.
  • AdapterVerbindingselement waarop aan weerszijden een connector kan worden aangesloten. Er kunnen bijvoorbeeld schakelkastdoorvoeren of een overgang van een M8- naar M12-vergrendeling worden gerealiseerd.
Reset
Montagewijze
Connectoren kunnen worden onderscheiden door de montagewijze: connectoren die aan apparaatbehuizingen (montage op paneel) worden gemonteerd en connectoren die aan kabels worden bevestigd.
  • BehuizingmontageConnectoren die aan apparaatbehuizingen kunnen worden gemonteerd. De bevestiging kan met een borgmoer of door inschroeven (draadgat vereist) worden gerealiseerd.
  • KabelmontageConnectoren met reeds aangespoten kabel of om zelf te confectioneren.
Reset
EMC
Elektromagnetische compatibiliteit (EMC) betekent dat een connector afschermbaar of afgeschermd is. Dit is noodzakelijk, indien de door de connector geleide signalen of data alsmede andere apparaten niet door elektromagnetische effecten mogen worden gestoord.
Reset
Productsegment
Binder-toepassingsgebieden resp. aard van de connector.
  • SubminiatuurConnectoren in een zeer compacte uitvoering met de vergrendelingstypen M9, snap-in, bajonet, push-pull en een buitendiameter van 8-14,5 mm.
Reset
Aansluiting
De aansluitwijze definieert hoe kabels, draden of printplaten op de connector kunnen worden aangebracht.
Reset
Reset
Reset
Reset
Reset
Toon producten
  1. Producten
  2. Subminiatuur connector
  3. M9 IP67

Subminiatuur M9 connector IP67

Serie als pdf (2 MB)
Toebehoren als pdf (207 KB)

Deze 2 tot 8-polige subiniatuur-connectors met M9-vergrendeling zijn verkrijgbaar als male panel mount- en kabelconnectors. De kabelconnectors van binder zijn ook verkrijgbaar met aangegoten kabel. Beide versies zijn schermbaar. De kabelconnectors hebben een soldeerverbinding, de male panel mount connectors zijn verkrijgbaar met zowel soldeer- als dompelsoldeerverbindingen. De connectoren voldoen aan beschermingsklasse IP67 bij een grenstemperatuur van -40°C tot +85°C.

Subminiature connectors-M9 IP67-Kabelstekker_712_1_KS_2pol
99 0401 00 02
M9 IP67 Kabelstekker, aantal polen: 2, 3,5-5,0 mm, onafgeschermd, soldeer, IP67
M9, Serie 712, Subminiature connectors
Details
Subminiature connectors-M9 IP67-Kabelstekker_712_1_KS_3pol
99 0405 00 03
M9 IP67 Kabelstekker, aantal polen: 3, 3,5-5,0 mm, onafgeschermd, soldeer, IP67
M9, Serie 712, Subminiature connectors
Details
Subminiature connectors-M9 IP67-Kabelstekker_712_1_KS_4pol
99 0409 00 04
M9 IP67 Kabelstekker, aantal polen: 4, 3,5-5,0 mm, onafgeschermd, soldeer, IP67
M9, Serie 712, Subminiature connectors
Details
Subminiature connectors-M9 IP67-Kabelstekker_712_1_KS_5pol
99 0413 00 05
M9 IP67 Kabelstekker, aantal polen: 5, 3,5-5,0 mm, onafgeschermd, soldeer, IP67
M9, Serie 712, Subminiature connectors
Details
Subminiature connectors-M9 IP67-Kabelstekker_712_1_KS_7pol
99 0421 00 07
M9 IP67 Kabelstekker, aantal polen: 7, 3,5-5,0 mm, onafgeschermd, soldeer, IP67
M9, Serie 712, Subminiature connectors
Details
Subminiature connectors-M9 IP67-Kabelstekker_712_1_KS_8pol
99 0425 00 08
M9 IP67 Kabelstekker, aantal polen: 8, 3,5-5,0 mm, onafgeschermd, soldeer, IP67
M9, Serie 712, Subminiature connectors
Details
Subminiature connectors-M9 IP67-Kabelstekker_712_1_KS_EMV_2pol
99 0401 10 02
M9 IP67 Kabelstekker, aantal polen: 2, 3,5-5,0 mm, schermbaar, soldeer, IP67
M9, Serie 712, Subminiature connectors
Details
Subminiature connectors-M9 IP67-Kabelstekker_712_1_KS_EMV_3pol
99 0405 10 03
M9 IP67 Kabelstekker, aantal polen: 3, 3,5-5,0 mm, schermbaar, soldeer, IP67
M9, Serie 712, Subminiature connectors
Details
Subminiature connectors-M9 IP67-Kabelstekker_712_1_KS_EMV_4pol
99 0409 10 04
M9 IP67 Kabelstekker, aantal polen: 4, 3,5-5,0 mm, schermbaar, soldeer, IP67
M9, Serie 712, Subminiature connectors
Details
Subminiature connectors-M9 IP67-Kabelstekker_712_1_KS_EMV_5pol
99 0413 10 05
M9 IP67 Kabelstekker, aantal polen: 5, 3,5-5,0 mm, schermbaar, soldeer, IP67
M9, Serie 712, Subminiature connectors
Details
Subminiature connectors-M9 IP67-Kabelstekker_712_1_KS_EMV_7pol
99 0421 10 07
M9 IP67 Kabelstekker, aantal polen: 7, 3,5-5,0 mm, schermbaar, soldeer, IP67
M9, Serie 712, Subminiature connectors
Details

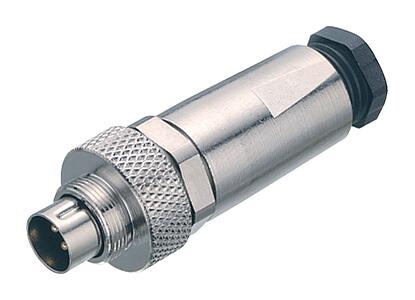

Subminiature connectors-M9 IP67-Kabelstekker_712_1_10
99 0425 10 08
M9 IP67 Kabelstekker, aantal polen: 8, 3,5-5,0 mm, schermbaar, soldeer, IP67
M9, Serie 712, Subminiature connectors
Details
