M12-A Male panel mount connector, aantal polen: 4, onafgeschermd, soldeer, IP67, M20x1,5

Illustratie 09 0439 397 04 - M12-A Male panel mount connector, aantal polen: 4, onafgeschermd, soldeer, IP67, M20x1,5 — Illustratie

3D-aanzicht 09 0439 397 04 - M12-A Male panel mount connector, aantal polen: 4, onafgeschermd, soldeer, IP67, M20x1,5 — 3D-aanzicht

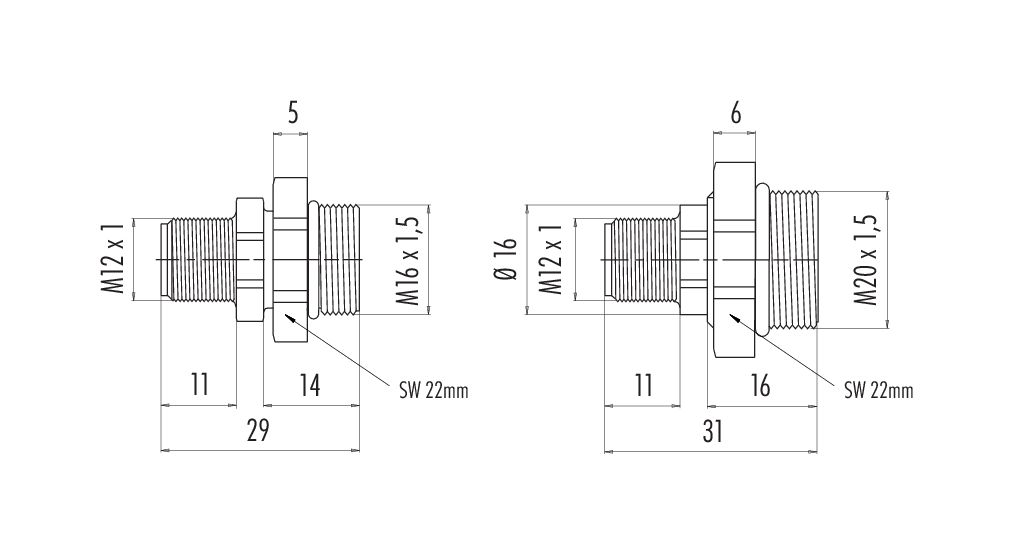

Schaaltekening 09 0439 397 04 - M12-A Male panel mount connector, aantal polen: 4, onafgeschermd, soldeer, IP67, M20x1,5 — Schaaltekening

Montagevoorbeeld 09 0439 397 04 - M12-A Male panel mount connector, aantal polen: 4, onafgeschermd, soldeer, IP67, M20x1,5 — Montagevoorbeeld

Contactconfiguratie (aansluitzijde) 09 0439 397 04 - M12-A Male panel mount connector, aantal polen: 4, onafgeschermd, soldeer, IP67, M20x1,5 — Contactconfiguratie (aansluitzijde)

Artikelnummer	09 0439 397 04
Connectorconstructie	Male panel mount connector
Type standaard	DIN EN 61076-2-101
Versie	Connector mal recht
Connectorvergrendeling	schroeven
Aansluiting	soldeer
Beschermingsgraad	IP67
Cross-sectional area	0,25 mm² / AWG 24
Grenstemperatuur van/tot	-40 °C / 85 °C
Mechanische levensduur	> 100 insteekcycli
Weight (g)	8.13
Customs tariff number	85369010

Nominale spanning	250 V
Nominale stootspanning	2500 V
Nominale stroom (40 °C)	4,0 A
Insulation resistance	> 10⁸ Ω
Vervuilingsgraad	3
Overspanningscategorie	II
Materiaalgroep	III
EMC-naleving	onafgeschermd

Materiaal van de behuizing	PA
Materiaal van de contactbasis	PA
Materiaal van het contact	CuZn (messing)
Contactbedekking	Au (goud)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-nummer	548ba75f-57f2-4535-9c63-5dfbcdc8d1ee

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Meld een fout op deze pagina

Veiligheidsinstructies

De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
