Artikelnr.: 76 0931 0111 00012-0200

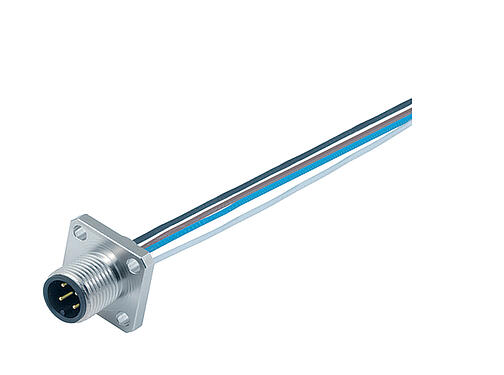

M12-A Male vierkant-flens, aantal polen: 12, onafgeschermd, draden, IP40, UL, Vierkant
M12, Serie 763, Automatiseringstechniek – Sensoren en Actuatoren
3D-aanzicht(Klik om te activeren)
General features
meerless| Artikelnummer |
76 0931 0111 00012-0200
Alternatief bestelnummer: 09 3493 00 12
|
| Aanwijzing |
Let op: door de overgang van de oude naar de nieuwe bestelnummers kunnen er afwijkingen in de technische specificaties optreden. Gebruik voor specifieke vragen over het product de optie “Contact met Customer Service” aan de rechterkant.
meer |
| Connectorconstructie | Male vierkant-flens |
| Type standaard | DIN EN 61076-2-101 |
| Draadlengte | 0,2 m |
| Versie | Connector mal recht |
| Connectorvergrendeling | schroeven |
| Aansluiting | draden |
| Beschermingsgraad |
IP40 IP67 met afdichting, zie accessoires |
| Cross-sectional area | 0,14 mm² / AWG 26 |
| Grenstemperatuur van/tot | -40 °C / 85 °C |
| Mechanische levensduur | > 100 insteekcycli |
| Weight (g) | 15.32 |
| Customs tariff number | 85369010 |
Electrical parameters
meerless| Nominale spanning | 30 V |
| Nominale stootspanning | 800 V |
| Nominale stroom (40 °C) | 1,5 A |
| Insulation resistance | > 10⁸ Ω |
| Vervuilingsgraad | 3 |
| Materiaalgroep | III |
| EMC-naleving | onafgeschermd |
Material
meerless| Materiaal van de behuizing | CuZn (messing, vernikkeld) |
| Materiaal van de contactbasis | PA zwart |
| Materiaal van het contact | CuZn (messing) |
| Contactbedekking | Au (goud) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 3796c348-f5a5-49bb-a3e3-16ff17e6e8d7 |
Autorisatie / goedkeuringen
meerless| Toelatingen | UL |
Classificaties
meerless| ETIM 9.0 | EC003570 |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- De specificatie van de beschermingsklasse is van toepassing op voorwaarde dat de vier montagegaten als blinde gaten worden gemaakt.
- De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
