  4. M12 Male panel mount connector, aantal polen: 4, onafgeschermd, draden, IP68, UL, PG 9, Roestvrij staal
Artikelnr.: 76 2731 0111 00004-0200

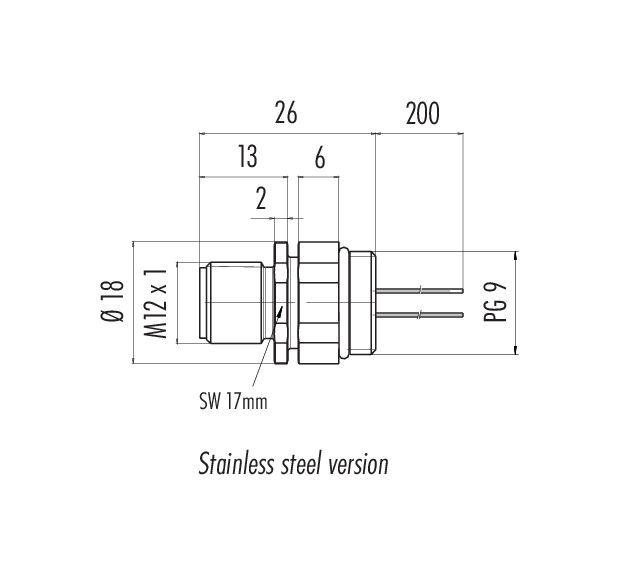

M12 Male panel mount connector, aantal polen: 4, onafgeschermd, draden, IP68, UL, PG 9, Roestvrij staal

M12-A, Serie 763, Automatiseringstechniek – Sensoren en Actuatoren
Beschikbaar aantal contacten
Vergelijking
Downloads
General features
meerless
Artikelnummer 76 2731 0111 00004-0200
Alternatief bestelnummer: 09 3431 678 04
Aanwijzing
Let op: door de overgang van de oude naar de nieuwe bestelnummers kunnen er afwijkingen in de technische specificaties optreden. Gebruik voor specifieke vragen over het product de optie “Contact met Customer Service” aan de rechterkant.
meer
Connectorconstructie Male panel mount connector
Type standaard DIN EN 61076-2-101
Draadlengte 0,2 m (Standaard 0,2 m. Andere lengtes zijn verkrijgbaar op aanvraag).
Versie Connector mal recht
Connectorvergrendeling schroeven
Aansluiting draden
Beschermingsgraad IP68
Cross-sectional area 0,25 mm² / AWG 24
Grenstemperatuur van/tot -40 °C / 85 °C
Mechanische levensduur > 100 insteekcycli
Extra informatie Roestvrij staal
Weight (g) 60
Customs tariff number 85369010
Nominale spanning 250 V
Nominale stootspanning 2500 V
Nominale stroom 4 A (3 A UL)
Insulation resistance > 108 Ω
Vervuilingsgraad 3
Overspanningscategorie II
Materiaalgroep III
EMC-naleving onafgeschermd
Materiaal van de behuizing Roestvrij staal
Materiaal van de contactbasis PA zwart
Materiaal van het contact CuZn (messing)
Contactbedekking Au (goud)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer 77d37d70-358a-4f20-b9be-b7783c33053a
ETIM 9.0 EC003570
Veiligheidsinstructies
  1. De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
  2. De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
  3. De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
  4. Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
