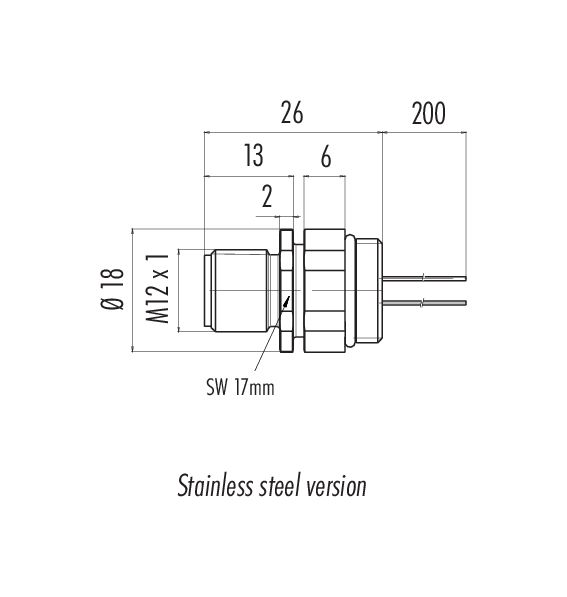

  4. M12 Male panel mount connector, aantal polen: 5, onafgeschermd, draden, IP68, UL, M16x1,5, Roestvrij staal
Artikelnr.: 76 2831 0111 00005-0200

M12 Male panel mount connector, aantal polen: 5, onafgeschermd, draden, IP68, UL, M16x1,5, Roestvrij staal

M12-A, Serie 763, Automatiseringstechniek – Sensoren en Actuatoren
Beschikbaar aantal contacten
Vergelijking
Downloads
General features
meerless
Artikelnummer 76 2831 0111 00005-0200
Connectorconstructie Male panel mount connector
Type standaard DIN EN 61076-2-101
Draadlengte 0,2 m (Standaard 0,2 m. Andere lengtes zijn verkrijgbaar op aanvraag).
Versie Connector mal recht
Connectorvergrendeling schroeven
Aansluiting draden
Beschermingsgraad IP68
Cross-sectional area 0,25 mm² / AWG 24
Grenstemperatuur van/tot -40 °C / 85 °C
Mechanische levensduur > 100 insteekcycli
Extra informatie Roestvrij staal
Weight (g) 20.54
Customs tariff number 85369010
Nominale spanning 60 V
Nominale stootspanning 1500 V
Nominale stroom 4,0 A
Insulation resistance > 108 Ω
Vervuilingsgraad 3
Materiaalgroep III
EMC-naleving onafgeschermd
Materiaal van de behuizing Roestvrij staal
Materiaal van de contactbasis PA zwart
Materiaal van het contact CuZn (messing)
Contactbedekking Au (goud)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer 07c0b223-cf8e-4307-8dfb-73549653451e
ETIM 9.0 EC003570
Veiligheidsinstructies
  1. De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
  2. De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
  3. De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
  4. Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
