Artikelnr.: 77 2530 0000 50705-0500

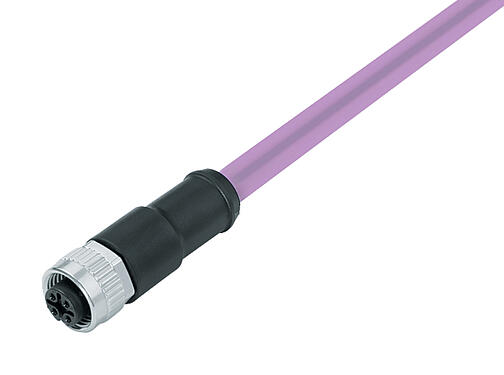

M12-A Kabeldoos, aantal polen: 5, afgeschermd, aan de kabel aangegoten, IP67, UL, CAN-Bus, PUR, violet, 1 x 2 x AWG 22 + 1 x 2 x AWG 24, 5 m
M12, Serie 763, Automatiseringstechniek – Sensoren en Actuatoren
3D-aanzicht(Klik om te activeren)
General features
meerless| Artikelnummer | 77 2530 0000 50705-0500 |
| Connectorconstructie | Kabeldoos |
| Type standaard | DIN EN 61076-2-101 |
| Kabellengte | 5 m |
| Versie | Connector femal recht |
| Connectorvergrendeling | schroeven |
| Aansluiting | aan de kabel aangegoten |
| Beschermingsgraad | IP67 |
| Cross-sectional area | 1 x 2 x AWG 22 / 1 x 2 x AWG 24 |
| Grenstemperatuur van/tot | -25 °C / 85 °C |
| Mechanische levensduur | > 100 insteekcycli |
| Weight (g) | 523 |
| Customs tariff number | 85444290 |
Electrical parameters
meerless| Nominale spanning | 60 V |
| Nominale stootspanning | 1500 V |
| Nominale stroom (40 °C) | 4,0 A |
| Insulation resistance | ≥ 10¹⁰ Ω |
| Vervuilingsgraad | 3 |
| Overspanningscategorie | II |
| Materiaalgroep | II |
| EMC-naleving | afgeschermd |
| Shield verbinding | Afscherming op pin 1 |
Material
meerless| Materiaal van de behuizing | PUR |
| Materiaal van de contactbasis | PUR |
| Materiaal van het contact | CuSn (brons) |
| Contactbedekking | Au (goud) |
| Vergrendelingsmateriaal | Gespuitgiet zink vernikkeld |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 0ed1d68d-2444-416c-8f2b-5f5d5f10677b |
Autorisatie / goedkeuringen
meerless| Toelatingen | UL |
Classificaties
meerless| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Conformiteitsverklaringen
meerless| Laagspanningsrichtlijn | 2014/35/EU (EN 60529:1991;EN 60204-1:2018) |
| RoHS-richtlijn | 2011/65/EU (EN 50581:2012) |
Cable data
meerless| Structuur van de kabel | |
| Kabeltype | CAN-Bus |
| Kabeldiameter | 7,2 mm |
| Dwarsdoorsnede | 1 x 2 x AWG 22 + 1 x 2 x AWG 24 |
| Materiaal van de behuizing | PUR |
| Isolatie enkele draad | Polyolefinen en opgeschuimd PE |
| Structuur enkele draad | 19 x 0,16 mm / 19 x 0,13 mm |
| Kabel kleur | violet |
| Mechanische eigenschappen | |
| Buigradius kabel vast | 5 x Ø |
| Buigradius kabel beweeglijk | 10 x Ø |
| Buigcycli | 1 miljoen |
| Toegestane versnelling | max. 5 m/s² |
| Thermische eigenschappen | |
| Temperatuurbereik kabel bewegend van/tot | -20 °C / 80 °C |
| Temperatuurbereik kabel vast van/tot | -40 °C / 80 °C |
| Andere kenmerken | |
| Halogeenvrij | ja |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
- Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
- Om de kabelconnector met de apparaatconnector te vergrendelen, wordt de moer "handvast" aangedraaid (ca. 60 cNm).
