Artikelnr.: 77 3634 0000 50003-0500

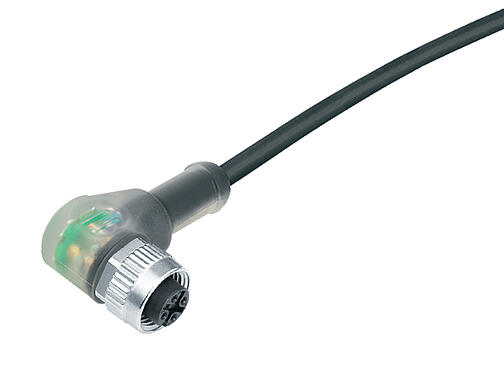

M12-A Female haakse connector, aantal polen: 3, onafgeschermd, aan de kabel aangegoten, IP69K, UL, PUR, zwart, 3 x 0,34 mm², met LED, PNP maakcontact, 5 m
M12, Serie 763, Automatiseringstechniek – Sensoren en Actuatoren
3D-aanzicht(Klik om te activeren)
General features
meerless| Artikelnummer |
77 3634 0000 50003-0500
Alternatief bestelnummer: 79 3436 35 04
|
| Aanwijzing |
Let op: door de overgang van de oude naar de nieuwe bestelnummers kunnen er afwijkingen in de technische specificaties optreden. Gebruik voor specifieke vragen over het product de optie “Contact met Customer Service” aan de rechterkant.
meer |
| Connectorconstructie | Female haakse connector |
| Type standaard | DIN EN 61076-2-101 |
| Kabellengte | 5 m |
| Versie | Connector femal haaks |
| Connectorvergrendeling | schroeven |
| Aansluiting | aan de kabel aangegoten |
| Beschermingsgraad | IP69K |
| Cross-sectional area | 0,34 mm² / AWG 22 |
| Grenstemperatuur van/tot | -25 °C / 90 °C |
| Mechanische levensduur | > 100 insteekcycli |
| Extra informatie | met LED, PNP maakcontact |
| Weight (g) | 279 |
| Customs tariff number | 85444290 |
Electrical parameters
meerless| Nominale spanning | 10 - 30 V |
| Nominale stootspanning | 500 V |
| Nominale stroom (40 °C) | 4,0 A |
| Insulation resistance | ≥ 10¹⁰ Ω |
| Vervuilingsgraad | 3 |
| Overspanningscategorie | II |
| Materiaalgroep | II |
| EMC-naleving | onafgeschermd |
Material
meerless| Materiaal van de behuizing | PUR |
| Materiaal van de contactbasis | PUR |
| Materiaal van het contact | CuSn (brons) |
| Contactbedekking | Au (goud) |
| Vergrendelingsmateriaal | Gespuitgiet zink vernikkeld |
| REACH SVHC |
None (No pollutants) |
| SCIP-nummer | SCIP-number not available |
Autorisatie / goedkeuringen
meerless| Toelatingen | UL |
Classificaties
meerless| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Conformiteitsverklaringen
meerless| RoHS-richtlijn | 2011/65/EU (EN 50581:2012) |
Cable data
meerless| Structuur van de kabel | |
| Kabeldiameter | 4,3 mm |
| Dwarsdoorsnede | 3 x 0,34 mm² |
| Materiaal van de behuizing | PUR |
| Isolatie enkele draad | PP9Y halogeenvrij |
| Structuur enkele draad | 43 x 0,10 mm |
| Kabel kleur | zwart |
| Elektrische eigenschappen | |
| Geleiderweerstand | 60 Ω/Km (20°C) |
| Mechanische eigenschappen | |
| Buigradius kabel vast | ≥ 5 x Ø |
| Buigradius kabel beweeglijk | ≥ 10 x Ø |
| Buigcycli | > 5 miljoen |
| Toegestane versnelling | ≥ 5 m/s² |
| Bewegingsafstand, horizontaal | ≥ 5 m |
| Bewegingsafstand, verticaal | ≥ 5 m |
| Bewegingssnelheid | ≤ 200 m/min |
| Thermische eigenschappen | |
| Temperatuurbereik kabel bewegend van/tot | -25 °C / 80 °C |
| Temperatuurbereik kabel vast van/tot | -50 °C / 80 °C |
| Andere kenmerken | |
| Halogeenvrij | ja |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
- Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
- Om de kabelconnector met de apparaatconnector te vergrendelen, wordt de moer "handvast" aangedraaid (ca. 60 cNm).
