Artikelnr.: 86 0531 1000 00008

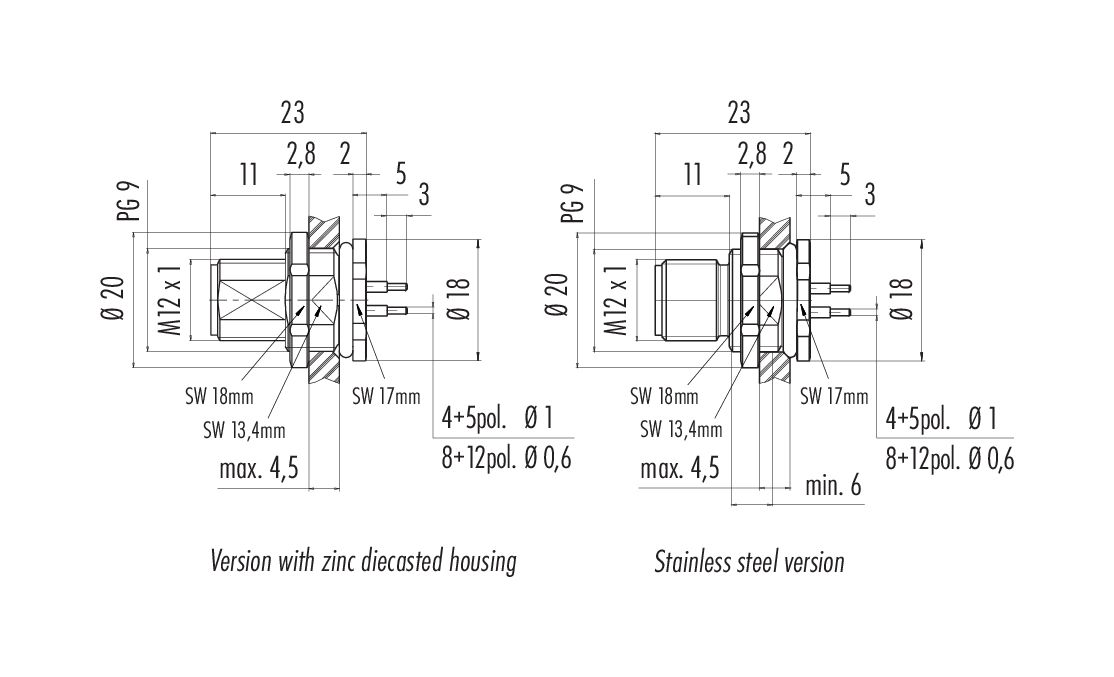

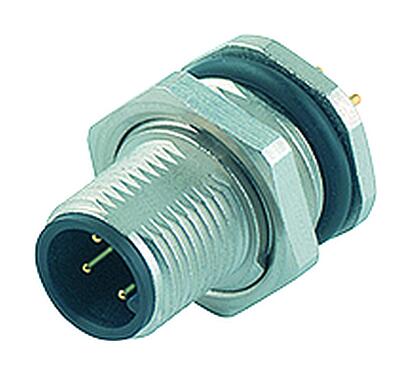

M12-A Male panel mount connector, aantal polen: 8, onafgeschermd, THT, IP68, UL, PG 9, aan voorkant verschroefbaar
M12, Serie 763, Automatiseringstechniek – Sensoren en Actuatoren
3D-aanzicht(Klik om te activeren)
General features
meerless| Artikelnummer |
86 0531 1000 00008
Alternatief bestelnummer: 09 3481 90 08
|
| Aanwijzing |
Let op: door de overgang van de oude naar de nieuwe bestelnummers kunnen er afwijkingen in de technische specificaties optreden. Gebruik voor specifieke vragen over het product de optie “Contact met Customer Service” aan de rechterkant.
meer |
| Connectorconstructie | Male panel mount connector |
| Type standaard | DIN EN 61076-2-101 |
| Versie | Connector mal recht |
| Connectorvergrendeling | schroeven |

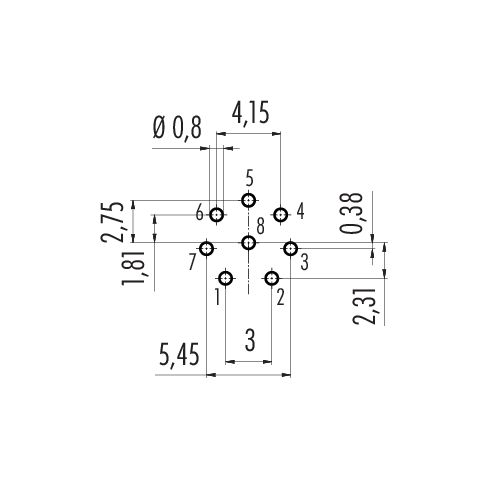

| Aansluiting | THT |
| Beschermingsgraad | IP68 |
| Grenstemperatuur van/tot | -40 °C / 85 °C |
| Mechanische levensduur | > 100 insteekcycli |
| Weight (g) | 12.00 |
| Customs tariff number | 85369010 |
Electrical parameters
meerless| Nominale spanning | 30 V |
| Nominale stootspanning | 800 V |
| Nominale stroom (40 °C) | 2 A (UL 1,5 A) |
| Insulation resistance | > 10⁸ Ω |
| Vervuilingsgraad | 3 |
| Overspanningscategorie | II |
| Materiaalgroep | III |
| EMC-naleving | onafgeschermd |
Material
meerless| Materiaal van de behuizing | gespuitgiet zink vernikkeld |
| Materiaal van de contactbasis | PA zwart |
| Materiaal van het contact | CuZn (messing) |
| Contactbedekking | Au (goud) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | SCIP-number not available |
Autorisatie / goedkeuringen
meerless| Toelatingen | UL |
Classificaties
meerless| ETIM 9.0 | EC003569 |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
- Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
