Artikelnr.: 86 4631 1002 00004

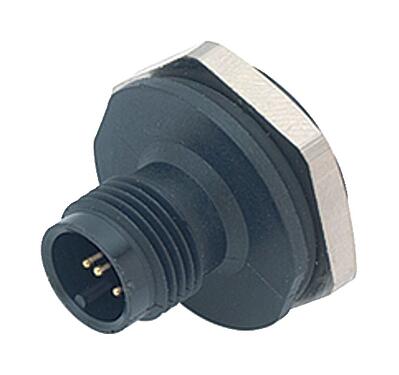

M12-A Male panel mount connector, aantal polen: 4, onafgeschermd, soldeer, IP67, UL, M20x1,5
M12, Serie 763, Automatiseringstechniek – Sensoren en Actuatoren
3D-aanzicht(Klik om te activeren)
General features
meerless| Artikelnummer |
86 4631 1002 00004
Alternatief bestelnummer: 09 0439 387 04
|
| Aanwijzing |
Let op: door de overgang van de oude naar de nieuwe bestelnummers kunnen er afwijkingen in de technische specificaties optreden. Gebruik voor specifieke vragen over het product de optie “Contact met Customer Service” aan de rechterkant.
meer |
| Connectorconstructie | Male panel mount connector |
| Type standaard | DIN EN 61076-2-101 |
| Versie | Connector mal recht |
| Connectorvergrendeling | schroeven |
| Aansluiting | soldeer |
| Beschermingsgraad | IP67 |
| Cross-sectional area | 0,34 mm² / AWG 22 |
| Grenstemperatuur van/tot | -40 °C / 85 °C |
| Mechanische levensduur | > 50 insteekcycli |
| Weight (g) | 9.00 |
| Customs tariff number | 85369010 |
Electrical parameters
meerless| Nominale spanning | 250 V |
| Nominale stootspanning | 2500 V |
| Nominale stroom (40 °C) | 4 A (3 A UL) |
| Insulation resistance | > 10⁸ Ω |
| Vervuilingsgraad | 3 |
| Overspanningscategorie | II |
| Materiaalgroep | III |
| EMC-naleving | onafgeschermd |
Material
meerless| Materiaal van de behuizing | PA |
| Materiaal van de contactbasis | PA zwart |
| Materiaal van het contact | CuZn (messing) |
| Contactbedekking | Au (goud) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 99c57540-7b34-4431-846a-e4cc1c041d1b |
Autorisatie / goedkeuringen
meerless| Toelatingen | UL |
Classificaties
meerless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
- Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
