Artikelnr.: 99 3441 601 05

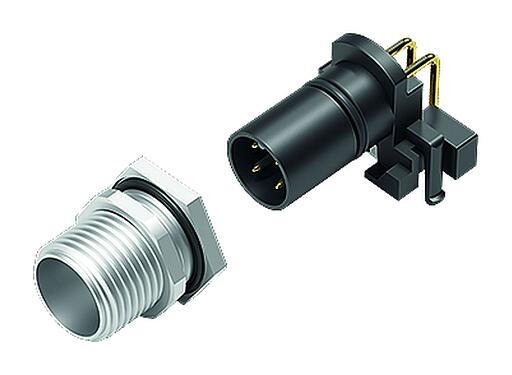

M12-A Haakse male panel mount connector, aantal polen: 5, schermbaar, THR, IP68, UL, voor PCB-montage
M12, Serie 763, Automatiseringstechniek – Sensoren en Actuatoren
3D-aanzicht(Klik om te activeren)
General features
meerless| Artikelnummer | 99 3441 601 05 |
| Connectorconstructie | Haakse male panel mount connector |
| Type standaard | DIN EN 61076-2-101 |
| Versie | Connector femal haaks |
| Connectorvergrendeling | schroeven |
| Aansluiting | THR |
| Beschermingsgraad | IP68 |
| Grenstemperatuur van/tot | -40 °C / 85 °C |
| Mechanische levensduur | > 100 insteekcycli |
| Weight (g) | 8.29 |
| Customs tariff number | 85369010 |
Electrical parameters
meerless| Nominale spanning | 60 V |
| Nominale stootspanning | 1500 V |
| Nominale stroom (40 °C) | 4 A (3 A UL) |
| Insulation resistance | > 10⁸ Ω |
| Vervuilingsgraad | 3 |
| Overspanningscategorie | II |
| Materiaalgroep | III |
| EMC-naleving | schermbaar |
| Shield verbinding | Afschermingsplaat |
Material
meerless| Materiaal van de behuizing | CuZn (messing, vernikkeld) |
| Materiaal van de contactbasis | PA |
| Materiaal van het contact | CuZn (messing) |
| Contactbedekking | Au (goud) |
| Vergrendelingsmateriaal | CuZn (messing) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | fa5e7f8b-4f5e-4aa5-aabc-ea38e25f838a |
Autorisatie / goedkeuringen
meerless| Toelatingen | UL |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
- Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
