Artikelnr.: 99 3443 100 05
M12-A Male vierkant-flens, aantal polen: 5, onafgeschermd, draden, IP69k, IP68, IP67, UL, Vierkant
M12, Serie 763, Automatiseringstechniek – Sensoren en Actuatoren
3D-aanzicht(Klik om te activeren)
General features
meerless| Artikelnummer | 99 3443 100 05 |
| Connectorconstructie | Male vierkant-flens |
| Type standaard | DIN EN 61076-2-101 |
| Draadlengte | 0,2 m |
| Versie | Connector mal recht |
| Connectorvergrendeling | schroeven |
| Aansluiting | draden |
| Beschermingsgraad | IP69k, IP68, IP67 |
| Cross-sectional area | 0,25 mm² / AWG 24 |
| Grenstemperatuur van/tot | -40 °C / 85 °C |
| Mechanische levensduur | > 100 insteekcycli |
| Weight (g) | 12.83 |
| Customs tariff number | 85369010 |
Electrical parameters
meerless| Nominale spanning | 60 V |
| Nominale stootspanning | 1500 V |
| Nominale stroom (40 °C) | 4,0 A |
| Insulation resistance | > 10⁸ Ω |
| Vervuilingsgraad | 3 |
| Materiaalgroep | II |
| EMC-naleving | onafgeschermd |
Material
meerless| Materiaal van de behuizing | Messing vernikkeld / gespuitgiet zink vernikkeld |
| Materiaal van de contactbasis | PA |
| Materiaal van het contact | CuZn (messing) |
| Contactbedekking | Au (goud) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 5aa568a4-f666-4c13-888a-cb9ed3b60c9c |
Autorisatie / goedkeuringen
meerless| Toelatingen | UL |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.

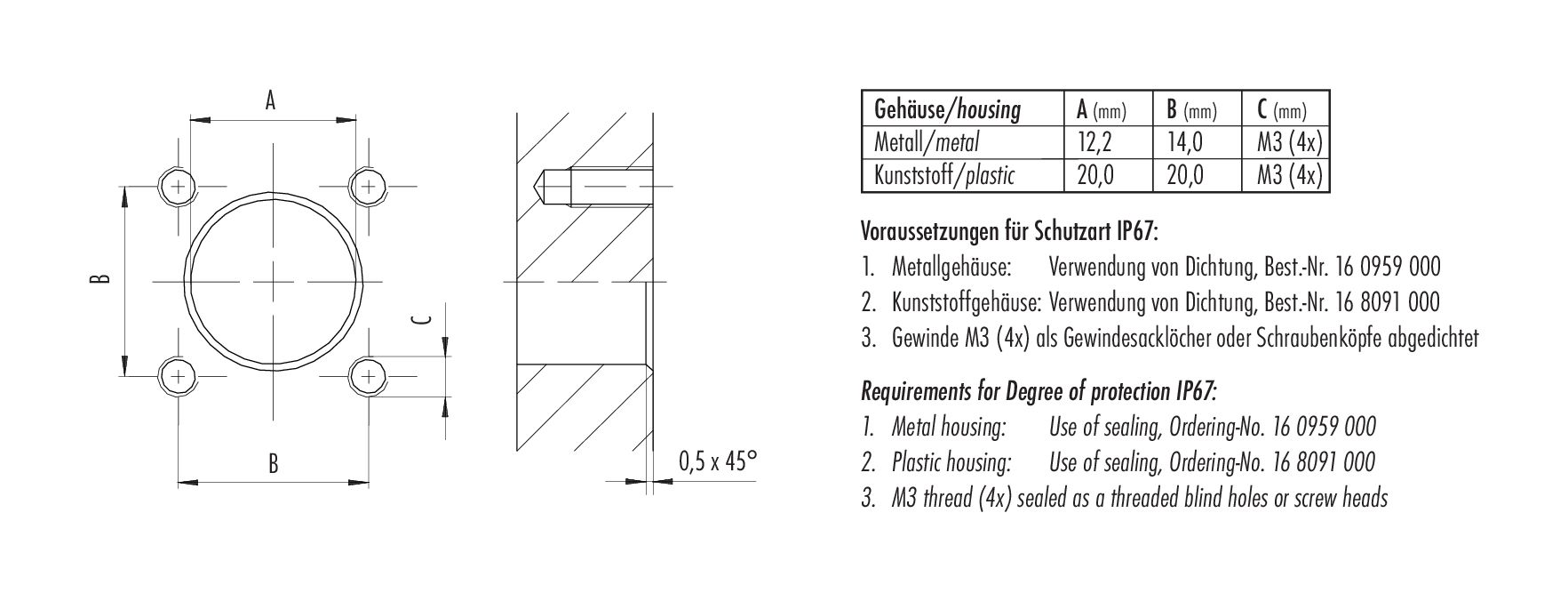

- De specificatie van de beschermingsklasse is van toepassing op voorwaarde dat de vier montagegaten als blinde gaten worden gemaakt.
- De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
