Artikelnr.: 99 0640 29 05

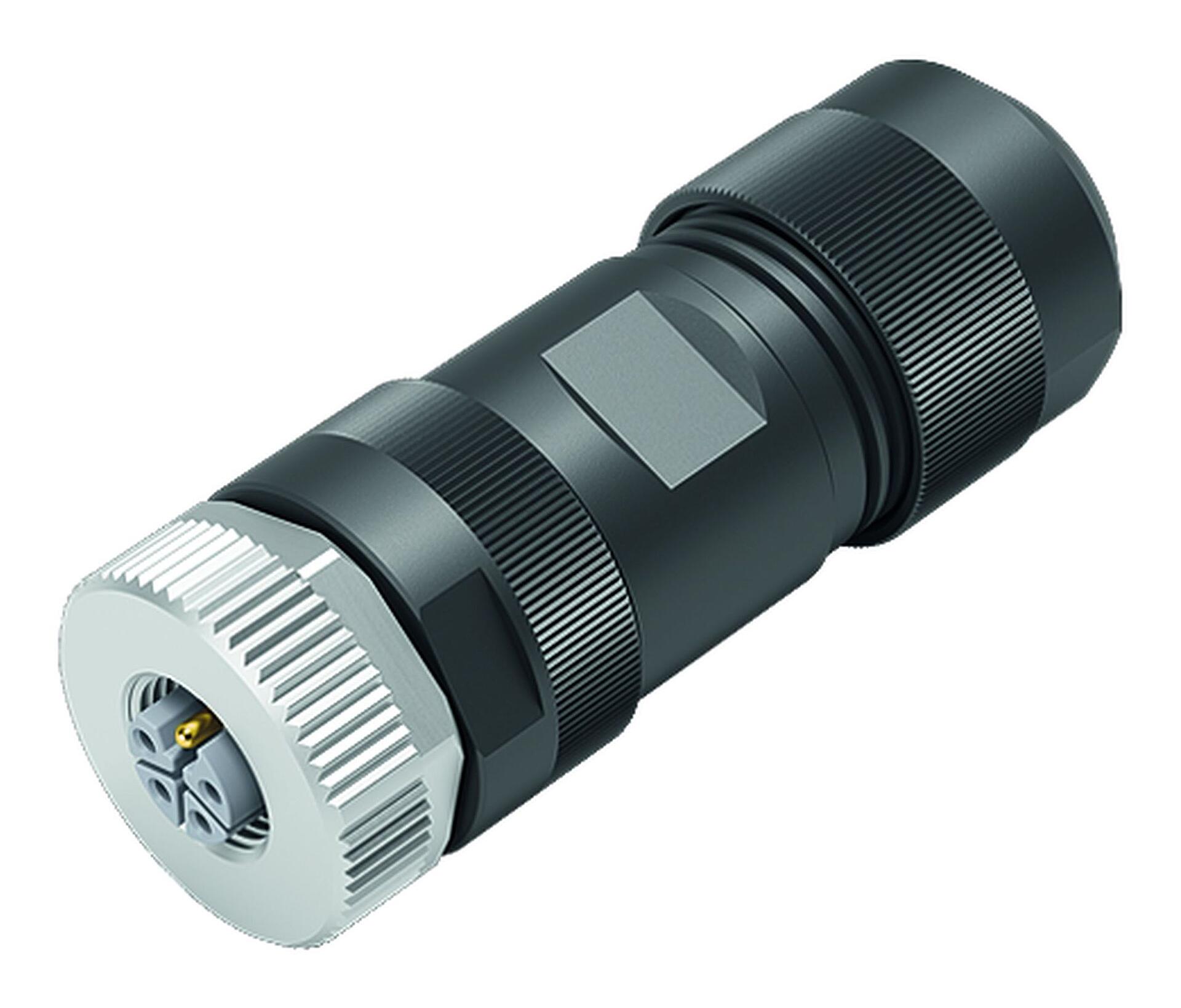

M12-L Kabeldoos, aantal polen: 4+FE, 8,0-13,0 mm, onafgeschermd, schroefklem, IP67, UL, M12x1,0
M12, Serie 823, Automatiseringstechniek - Spanning- en Stroomvoorziening
3D-aanzicht(Klik om te activeren)
General features
meerless| Artikelnummer | 99 0640 29 05 |
| Connectorconstructie | Kabeldoos |
| Versie | Connector femal recht |
| Connectorvergrendeling | schroeven |
| Aansluiting | schroefklem |
| Beschermingsgraad | IP67 |
| Cross-sectional area | max. 1,50 mm² met eindhuls / max. 2,50 mm² zonder eindhuls / AWG 16 met eindhuls / AWG 14 zonder eindhuls |
| Kabeluitgang | 8,0-13,0 mm |
| Grenstemperatuur van/tot | -40 °C / 105 °C |
| Mechanische levensduur | > 100 insteekcycli |
| Weight (g) | 50.37 |
| Customs tariff number | 85369010 |
Electrical parameters
meerless| Nominale spanning | 63 V |
| Nominale stootspanning | 1500 V |
| Nominale stootspanning UL | 1500 V |
| Nominale stroom (40 °C) | 12 A (bij 1,5 mm²/AWG 16) / 16 A (bij 2,5 mm²/AWG 14) |
| Insulation resistance | > 10¹⁰ Ω |
| Vervuilingsgraad | 3 |
| Overspanningscategorie | III |
| Materiaalgroep | I |
| EMC-naleving | onafgeschermd |
Material
meerless| Materiaal van de behuizing | PA |
| Materiaal van de contactbasis | PA (UL94 V-0) |
| Materiaal van het contact | CuZn (messing) |
| Contactbedekking | Au (goud) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 7e5476d1-4d6e-4da0-a255-c2f6839dfc06 |
Autorisatie / goedkeuringen
meerless| Toelatingen | UL |
Classificaties
meerless| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 7.0 | EC002635 |
Veiligheidsinstructies
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
- Om de kabelconnector met de apparaatconnector te vergrendelen, wordt de moer "handvast" aangedraaid (ca. 60 cNm).
