Artikelnr.: 09 0441 81 04

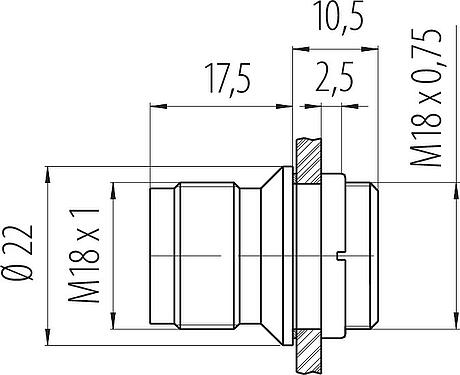

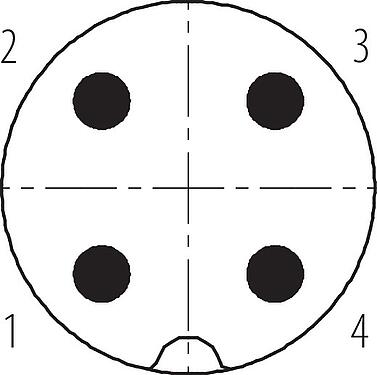

M18 Male panel mount connector, aantal polen: 4, onafgeschermd, soldeer, IP67
M18, Serie 714, Automatiseringstechniek - Spanning- en Stroomvoorziening
3D-aanzicht(Klik om te activeren)
General features
meerless| Artikelnummer | 09 0441 81 04 |
| Connectorconstructie | Male panel mount connector |
| Versie | Connector mal recht |
| Connectorvergrendeling | schroeven |
| Aansluiting | soldeer |
| Beschermingsgraad | IP67 |
| Cross-sectional area | 1,50 mm² / AWG 16 |
| Grenstemperatuur van/tot | -25 °C / 85 °C |
| Mechanische levensduur | > 50 insteekcycli |
| Weight (g) | 9.47 |
| Customs tariff number | 85369010 |
| Land van herkomst | DE |
Electrical parameters
meerless| Nominale spanning | 250 V |
| Nominale stootspanning | 4000 V |
| Nominale stroom | 16,0 A |
| Insulation resistance | > 108 Ω |
| Vervuilingsgraad | 3 |
| Overspanningscategorie | III |
| Materiaalgroep | III |
| EMC-naleving | onafgeschermd |
Material
meerless| Materiaal van de behuizing | PBT/PA |
| Materiaal van de contactbasis | PUR/PA |
| Materiaal van het contact | CuZn (messing) |
| Contactbedekking | CuSnZn (Optalloy) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | e75dfcb0-8e1b-4663-b983-5c5e7bff838b |
Classificaties
meerless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- Ter bescherming tegen onbedoeld openen van de connector, moet de schroefdraad tussen de behuizing en de connectorkop met een geschikte cyanoacrylaatlijm worden beveiligd bij gebruik in circuits met aanraakgevaarlijke spanningen. Dit geldt niet voor connectoren die worden gebruikt in SELV- en PELV-circuits volgens IEC 61140 (EN 61140, VDE 0140-1).
- Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
