09 0762 180 05 | binder Bajonet NCC Female panel mount connector, aantal polen: 5, onafgeschermd, soldeer, IP54 losgekoppeld, aan voorkant verschroefbaar

Menu

Menu

Artikelnr.

Aanvragenlijst

Wird geladen...

Producten
Subminiatuur connector
Bajonet NCC
Bajonet NCC Female panel mount connector, aantal polen: 5, onafgeschermd, soldeer, IP54 losgekoppeld, aan voorkant verschroefbaar

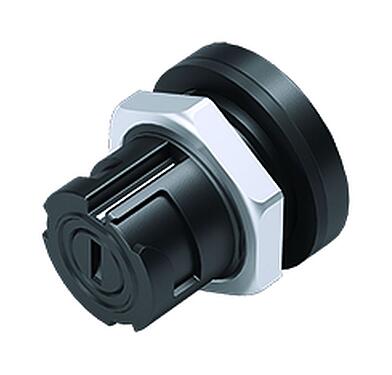

Illustratie 09 0762 180 05 - Bajonet NCC Female panel mount connector, aantal polen: 5, onafgeschermd, soldeer, IP54 losgekoppeld, aan voorkant verschroefbaar — Illustratie

3D-aanzicht 09 0762 180 05 - Bajonet NCC Female panel mount connector, aantal polen: 5, onafgeschermd, soldeer, IP54 losgekoppeld, aan voorkant verschroefbaar — 3D-aanzicht

Artikelbeschrijving 09 0762 180 05 - Bajonet NCC Female panel mount connector, aantal polen: 5, onafgeschermd, soldeer, IP54 losgekoppeld, aan voorkant verschroefbaar — Artikelbeschrijving

Schaaltekening 09 0762 180 05 - Bajonet NCC Female panel mount connector, aantal polen: 5, onafgeschermd, soldeer, IP54 losgekoppeld, aan voorkant verschroefbaar — Schaaltekening

Montagevoorbeeld 09 0762 180 05 - Bajonet NCC Female panel mount connector, aantal polen: 5, onafgeschermd, soldeer, IP54 losgekoppeld, aan voorkant verschroefbaar — Montagevoorbeeld

Artikelnummer	09 0762 180 05
Connectorconstructie	Female panel mount connector
Versie	Connector mal recht
Connectorvergrendeling	Bajonet
Aansluiting	soldeer
Beschermingsgraad	IP54 losgekoppeld IP67
Cross-sectional area	0,25 mm² / AWG 24
Grenstemperatuur van/tot	-25 °C / 85 °C
Mechanische levensduur	> 1000 insteekcycli
Weight (g)	3.90
Customs tariff number	85369010

Nominale spanning	50 V
Nominale stootspanning	500 V
Nominale stroom (40 °C)	2,0 A
Vervuilingsgraad	2
Overspanningscategorie	II
Materiaalgroep	II
EMC-naleving	onafgeschermd

Materiaal van de behuizing	PA
Materiaal van de contactbasis	PA
Materiaal van het contact	CuSn (brons)
Contactbedekking	Au (goud)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-nummer	056d8bfb-c51a-486a-9a6b-229c03f426ce

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Meld een fout op deze pagina

Veiligheidsinstructies

De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
Ter bescherming tegen onbedoeld openen van de connector, moet de schroefdraad tussen de behuizing en de connectorkop met een geschikte cyanoacrylaatlijm worden beveiligd bij gebruik in circuits met aanraakgevaarlijke spanningen. Dit geldt niet voor connectoren die worden gebruikt in SELV- en PELV-circuits volgens IEC 61140 (EN 61140, VDE 0140-1).
Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
De stekker is niet geschikt voor netspanning. Let op de vervuilingsgraad en de overspanningscategorie. Voor meer informatie verwijzen wij u naar het downloadcentrum "Technische informatie".
