Artikelnr.: 09 4932 025 08

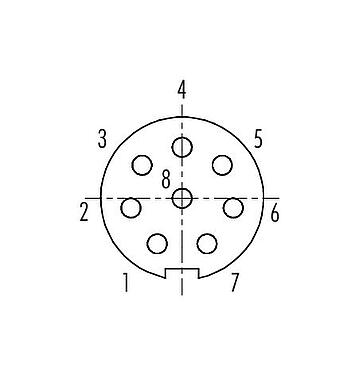

Female panel mount connector, aantal polen: 8, onafgeschermd, soldeer, IP40
Push Pull, Serie 430
3D-aanzicht(Klik om te activeren)
General features
meerless| Artikelnummer | 09 4932 025 08 |
| Connectorconstructie | Female panel mount connector |
| Versie | Connector femal recht |
| Connectorvergrendeling | Push-Pull |
| Aansluiting | soldeer |
| Beschermingsgraad | IP40 |
| Cross-sectional area | 0,14 mm² / AWG 26 |
| Grenstemperatuur van/tot | -40 °C / 85 °C |
| Mechanische levensduur | > 500 insteekcycli |
| Weight (g) | 9.93 |
| Customs tariff number | 85369010 |
Electrical parameters
meerless| Nominale spanning | 125 V |
| Nominale stootspanning | 1500 V |
| Nominale stroom (40 °C) | 1,0 A |
| Vervuilingsgraad | 2 |
| Overspanningscategorie | I |
| Materiaalgroep | II |
| EMC-naleving | onafgeschermd |
Material
meerless| Materiaal van de contactbasis | PUR/PA |
| Materiaal van het contact | CuSn (brons) |
| Contactbedekking | Au (goud) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 44a92a8f-3865-4f04-8e55-dc82895106c4 |
Classificaties
meerless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
