Artikelnr.: 09 9749 30 03

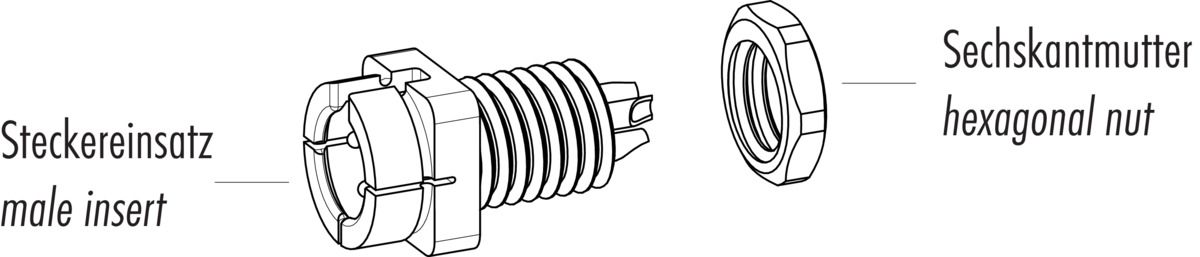

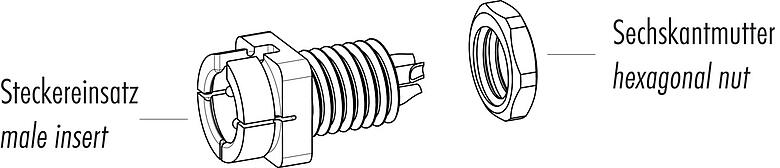

Male panel mount connector, aantal polen: 3, onafgeschermd, soldeer, IP40
Snap-In, Serie 719
3D-aanzicht(Klik om te activeren)
General features
meerless| Artikelnummer | 09 9749 30 03 |
| Connectorconstructie | Male panel mount connector |
| Versie | Connector mal recht |
| Connectorvergrendeling | snap-in |
| Aansluiting | soldeer |
| Beschermingsgraad | IP40 |
| Cross-sectional area | 0,25 mm² / AWG 24 |
| Grenstemperatuur van/tot | -25 °C / 70 °C |
| Mechanische levensduur | > 100 insteekcycli |
| Weight (g) | 1.14 |
| Customs tariff number | 85369010 |
Electrical parameters
meerless| Nominale spanning | 60 V |
| Nominale stootspanning | 800 V |
| Nominale stroom (40 °C) | 3,0 A |
| Insulation resistance | ≥ 10¹⁰ Ω |
| Vervuilingsgraad | 1 |
| Overspanningscategorie | II |
| Materiaalgroep | III |
| EMC-naleving | onafgeschermd |
Material
meerless| Materiaal van de behuizing | PA |
| Materiaal van de contactbasis | PA |
| Materiaal van het contact | CuZn (messing) |
| Contactbedekking | Au (goud) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 666bc193-9b36-430c-875d-8aee4ef76b34 |
Classificaties
meerless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Veiligheidsinstructies
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
