  4. Snap-In Female panel mount connector, aantal polen: 4, onafgeschermd, THT, IP40
Artikelnr.: 09 9766 20 04

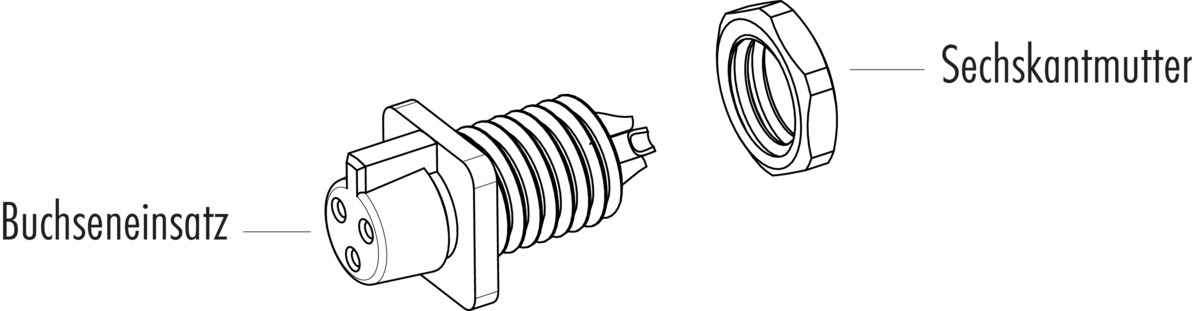

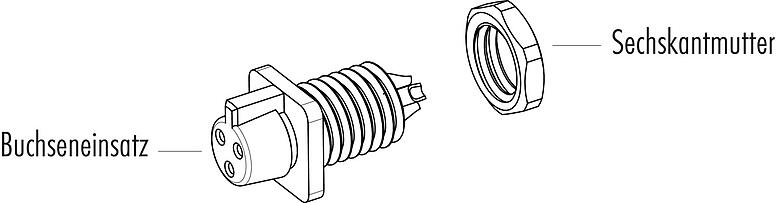

Snap-In Female panel mount connector, aantal polen: 4, onafgeschermd, THT, IP40

Snap-in IP40, Serie 719, Subminiatuur connectoren
Beschikbaar aantal contacten
Vergelijking
Downloads
Algemene kenmerken
meerminder
Artikelnummer 09 9766 20 04
Connectorconstructie Female panel mount connector
Versie Connector femal recht
Connectorvergrendeling snap-in
Aansluiting THT
Beschermingsgraad IP40
Grenstemperatuur van/tot -25 °C / 70 °C
Mechanische levensduur > 100 insteekcycli
Weight (g) 1.28
Customs tariff number 85369010
Land van herkomst DE
Nominale spanning 60 V
Nominale stootspanning 800 V
Nominale stroom 3,0 A
Insulation resistance ≥ 1010 Ω
Vervuilingsgraad 1
Overspanningscategorie II
Materiaalgroep III
EMC-naleving onafgeschermd
Materiaal van de behuizing PA
Materiaal van de contactbasis PA
Materiaal van het contact CuSn (brons)
Contactbedekking Au (goud)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer 16a4af5e-0b5a-4115-a671-299684da0390
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Veiligheidsinstructies
  1. De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
  2. De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
  3. Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
  4. De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
  5. De stekker is niet geschikt voor netspanning. Let op de vervuilingsgraad en de overspanningscategorie. Voor meer informatie verwijzen wij u naar het downloadcentrum "Technische informatie".
