Artikelnr.: 09 9766 30 04

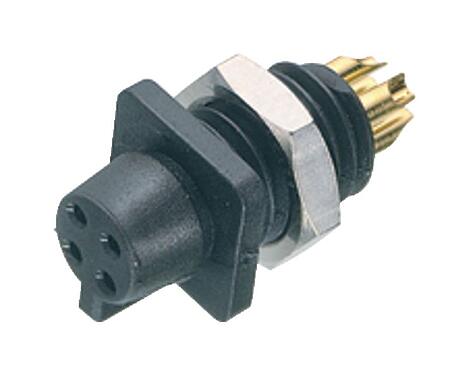

Snap-In Female panel mount connector, aantal polen: 4, onafgeschermd, soldeer, IP40
Snap-in IP40, Serie 719, Subminiatuur connectoren
3D-aanzicht(Klik om te activeren)
General features
meerless| Artikelnummer | 09 9766 30 04 |
| Connectorconstructie | Female panel mount connector |
| Versie | Connector femal recht |
| Connectorvergrendeling | snap-in |
| Aansluiting | soldeer |
| Beschermingsgraad | IP40 |
| Cross-sectional area | 0,25 mm² / AWG 24 |
| Grenstemperatuur van/tot | -25 °C / 70 °C |
| Mechanische levensduur | > 100 insteekcycli |
| Weight (g) | 1.29 |
| Customs tariff number | 85369010 |
| Land van herkomst | DE |
Electrical parameters
meerless| Nominale spanning | 60 V |
| Nominale stootspanning | 800 V |
| Nominale stroom | 3,0 A |
| Insulation resistance | ≥ 1010 Ω |
| Vervuilingsgraad | 1 |
| Overspanningscategorie | II |
| Materiaalgroep | III |
| EMC-naleving | onafgeschermd |
Material
meerless| Materiaal van de behuizing | PA |
| Materiaal van de contactbasis | PA |
| Materiaal van het contact | CuSn (brons) |
| Contactbedekking | Au (goud) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | d74c7672-c7ab-45e5-96a6-e7d47145b137 |
Classificaties
meerless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Veiligheidsinstructies
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
Downloads
Informatieblad
Informatieblad 09 9766 30 04
download
REACH
09 9766 30 04
download
RoHS
09 9766 30 04
download
China RoHS
09 9766 30 04
download
CAD-bestanden
Kies het gewenste formaat
