  4. Snap-In Kabelstekker, aantal polen: 5, onafgeschermd, aan de kabel aangegoten, IP67, PUR, zwart, 5 x 0,25 mm², 2 m
Artikelnr.: 77 7405 0000 50005-0200

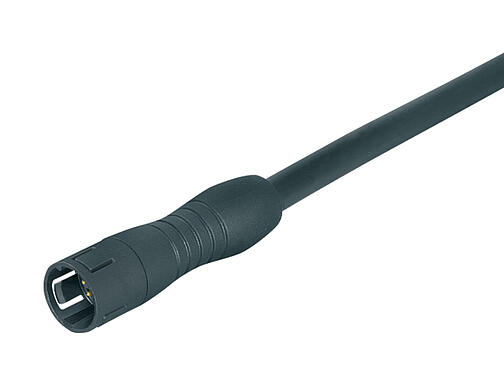

Snap-In Kabelstekker, aantal polen: 5, onafgeschermd, aan de kabel aangegoten, IP67, PUR, zwart, 5 x 0,25 mm², 2 m

Snap-in IP67, Serie 620, Subminiatuur connectoren
Beschikbaar aantal contacten
Vergelijking
Downloads
Algemene kenmerken
meerminder
Artikelnummer 77 7405 0000 50005-0200
Alternatief bestelnummer: 79 9245 020 05
Aanwijzing
Let op: door de overgang van de oude naar de nieuwe bestelnummers kunnen er afwijkingen in de technische specificaties optreden. Gebruik voor specifieke vragen over het product de optie “Contact met Customer Service” aan de rechterkant.
meer
Connectorconstructie Kabelstekker
Kabellengte 2 m (Standaard 2 m en 5 m. Andere lengtes zijn verkrijgbaar op aanvraag).
Versie Connector mal recht
Connectorvergrendeling snap-in
Aansluiting aan de kabel aangegoten
Beschermingsgraad IP67
Cross-sectional area 0,25 mm² / AWG 24
Grenstemperatuur van/tot -25 °C / 70 °C
Mechanische levensduur > 500 insteekcycli
Weight (g) 74.00
Customs tariff number 85444290
Land van herkomst DE
Nominale spanning 63 V
Nominale stootspanning 800 V
Nominale stroom 2,0 A
Insulation resistance ≥ 1010 Ω
Vervuilingsgraad 2
Overspanningscategorie II
Materiaalgroep II
EMC-naleving onafgeschermd
Materiaal van de behuizing PUR
Materiaal van de contactbasis PA (UL94 V-0) zwart
Materiaal van het contact CuZn (messing)
Contactbedekking Au (goud)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer 3e4bce5b-59b9-4a94-b731-b6a44ed74e57
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Laagspanningsrichtlijn 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
RoHS-richtlijn 2011/65/EU (EN 50581:2012)
Kabelgegevens
meerminder
Structuur van de kabel
Kabeldiameter 4,95 mm
Dwarsdoorsnede 5 x 0,25 mm²
Materiaal van de behuizing PUR
Isolatie enkele draad PVC
Structuur enkele draad 32 x 0,10 mm
Kabel kleur zwart
Elektrische eigenschappen
Bedrijfsspanning 300 V
Geleiderweerstand 78 Ω/Km (20°C)
Mechanische eigenschappen
Buigradius kabel vast 5 x Ø
Buigradius kabel beweeglijk ≥ 10 x Ø
Thermische eigenschappen
Temperatuurbereik kabel bewegend van/tot -15 °C / 80 °C
Temperatuurbereik kabel vast van/tot -30 °C / 80 °C
Andere kenmerken
Halogeenvrij nee
Veiligheidsinstructies
  1. De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
  2. De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
  3. Ter bescherming tegen onbedoeld openen van de connector, moet de schroefdraad tussen de behuizing en de connectorkop met een geschikte cyanoacrylaatlijm worden beveiligd bij gebruik in circuits met aanraakgevaarlijke spanningen. Dit geldt niet voor connectoren die worden gebruikt in SELV- en PELV-circuits volgens IEC 61140 (EN 61140, VDE 0140-1).
  4. Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
  5. De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
  6. Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
  7. De stekker is niet geschikt voor netspanning. Let op de vervuilingsgraad en de overspanningscategorie. Voor meer informatie verwijzen wij u naar het downloadcentrum "Technische informatie".
