M12-L kodierte Steckverbinder - Automatisierungstechnik

Serie als PDF (2 MB)
Zubehör als PDF (578 KB)

Steckverbinder der Serie 823 mit Schraubverriegelung nach DIN EN 61076-2-111 sind  L-kodiert für Gleichstromanwendungen. L-kodierte Versionen haben 4+PE Kontakte mit einem Bemessungsstrom von 12A/ 16A bei 63VDC. Die geraden und abgewinkelten Kabelsteckverbinder haben Schraubklemmanschluss. Flanschsteckverbinder sind sowohl mit Tauchlötanschlüsse erhältlich, als auch mit Litzen.

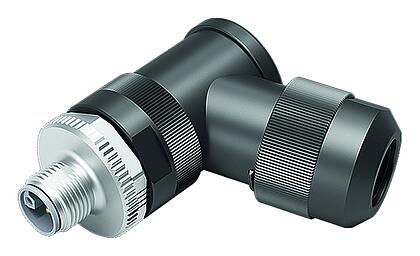

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-L-Winkelstecker_823_1_WS_L
99 0639 58 05
M12 Winkelstecker, Polzahl: 4+FE, 8,0-13,0 mm, ungeschirmt, schraubklemm, IP67, UL, M12x1,0, für die Spannungsversorgung (Power)
M12-L, Serie 823, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details

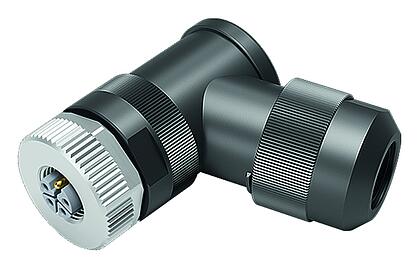

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-L-Winkeldose_823_2_WD_L
99 0640 58 05
M12 Winkeldose, Polzahl: 4+FE, 8,0-13,0 mm, ungeschirmt, schraubklemm, IP67, UL, M12x1,0, für die Spannungsversorgung (Power)
M12-L, Serie 823, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details

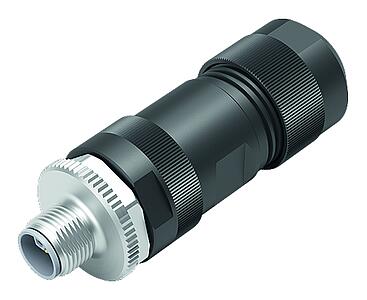

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-L-Kabelstecker_823_1_KS_L
99 0639 29 05
M12 Kabelstecker, Polzahl: 4+FE, 8,0-13,0 mm, ungeschirmt, schraubklemm, IP67, UL, M12x1,0
M12-L, Serie 823, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details

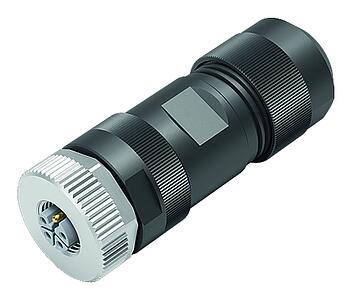

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-L-Kabeldose_823_2_KD_L
99 0640 29 05
M12 Kabeldose, Polzahl: 4+FE, 8,0-13,0 mm, ungeschirmt, schraubklemm, IP67, UL, M12x1,0
M12-L, Serie 823, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details

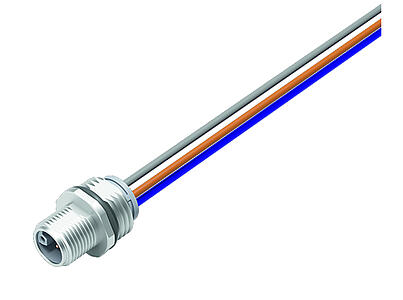

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-L-Flanschstecker_813_3_FS_L
09 0641 700 05
M12 Flanschstecker, Polzahl: 4+FE, ungeschirmt, Litzen, IP68, UL, M16x1,5
M12-L, Serie 823, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details
Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-L-Flanschstecker_813_3_FS_L
09 0641 400 05
M12 Flanschstecker, Polzahl: 4+FE, ungeschirmt, Litzen, IP68, UL, M16x1,5
M12-L, Serie 823, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details

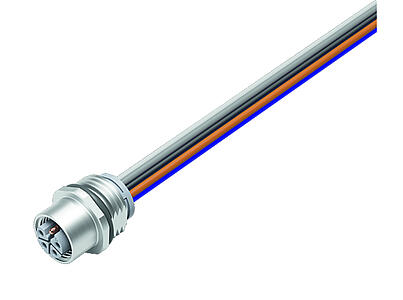

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-L-Flanschdose_813_4_FD_L
09 0642 700 05
M12 Flanschdose, Polzahl: 4+FE, ungeschirmt, Litzen, IP68, UL, M16x1,5
M12-L, Serie 823, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details
Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-L-Flanschdose_813_4_FD_L
09 0642 400 05
M12 Flanschdose, Polzahl: 4+FE, ungeschirmt, Litzen, IP68, UL, M16x1,5
M12-L, Serie 823, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details

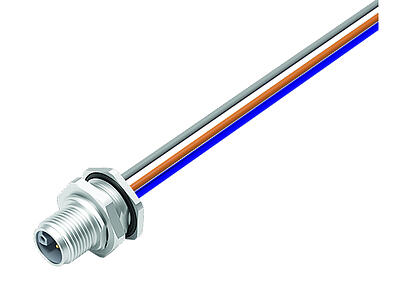

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-L-Flanschstecker_823_3_FS_L_vv
09 0641 800 05
M12 Flanschstecker, Polzahl: 4+FE, ungeschirmt, Litzen, IP68, UL, M16x1,5, von vorne verschraubbar
M12-L, Serie 823, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details
Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-L-Flanschdose_823_4_FD_L_vv
09 0642 800 05
M12 Flanschdose, Polzahl: 4+FE, ungeschirmt, Litzen, IP68, UL, M16x1,5, von vorne verschraubbar
M12-L, Serie 823, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details

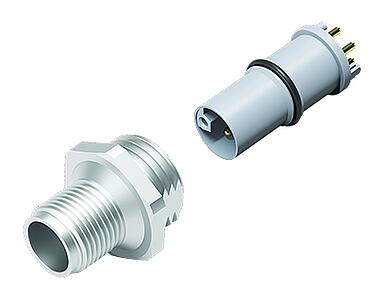

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-L-Flanschstecker_823_3_FS_L_2teil_mitO_ohneD
99 0641 20 05
M12 Flanschstecker, Polzahl: 4+FE, ungeschirmt, THR, IP67, UL, M16x1,5
M12-L, Serie 823, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details

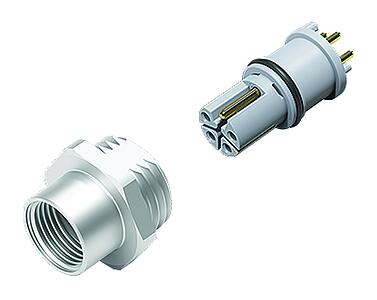

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-L-Flanschdose_823_4_FD_L_2teil_mitO_ohneD
99 0642 20 05
M12 Flanschdose, Polzahl: 4+FE, ungeschirmt, THR, IP67, UL, M16x1,5
M12-L, Serie 823, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details
