  1. Produkte
  2. Miniatur Steckverbinder
  3. Bajonett NCC

Miniatur Bajonettstecker NCC

Serie als PDF (966 KB)

Diese zuverlässigen Rundsteckverbinder in Kabel- und Flanschausführung mit Bajonettverriegelung entsprechen im gesteckten Zustand Schutzart IP67. Die Flanschausführung bietet auch im ungesteckten Zustand Schutzart IP67. Steckverbinder der Serie 770 haben 8 vergoldete Kontakte mit einem Bemessungsstrom von jeweils 2 A. Kabeldurchlässe sind für Kabel mit einem Durchmesser von 2,5 - 4 mm, 4 - 6 mm und 6 - 8 mm geeignet. Nutzer können mehr als 5000 Steckzyklen erwarten.

binder NCC Steckverbinder Serie 770 - wasserdichte Steckverbinder mit vielfältigen Einsatzgebieten
jetzt bei YouTube ansehen

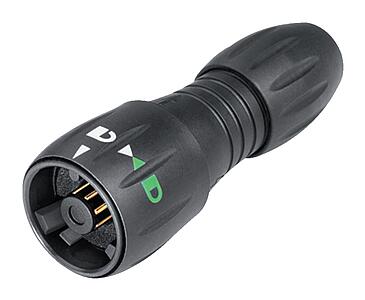

Miniatur Steckverbinder-Bajonett NCC-Kabelstecker_770_1_NCC
99 0771 000 08
Bajonett Kabelstecker, Polzahl: 8, 2,5-4,0 mm, ungeschirmt, löten, IP67
Bajonett NCC, Serie 770, Miniatur Steckverbinder
Details
Miniatur Steckverbinder-Bajonett NCC-Kabelstecker_770_1_NCC
99 0771 001 08
Bajonett Kabelstecker, Polzahl: 8, 4,0-6,0 mm, ungeschirmt, löten, IP67
Bajonett NCC, Serie 770, Miniatur Steckverbinder
Details

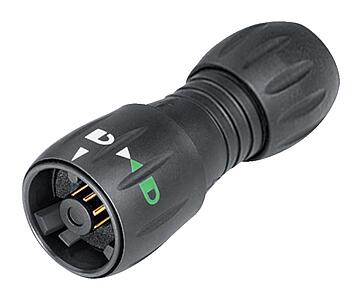

Miniatur Steckverbinder-Bajonett NCC-Kabelstecker_770_1_NCC_GKA
99 0771 002 08
Bajonett Kabelstecker, Polzahl: 8, 6,0-8,0 mm, ungeschirmt, löten, IP67
Bajonett NCC, Serie 770, Miniatur Steckverbinder
Details

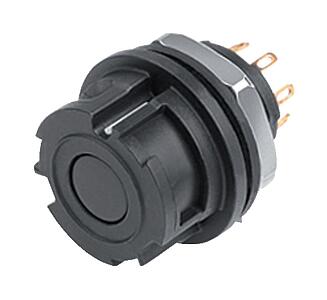

Miniatur Steckverbinder-Bajonett NCC-Flanschdose_770_2_NCC
09 0774 000 08
Bajonett Flanschdose, Polzahl: 8, ungeschirmt, löten, IP67
Bajonett NCC, Serie 770, Miniatur Steckverbinder
Details

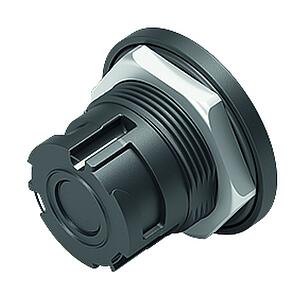

Miniatur Steckverbinder-Bajonett NCC-Flanschdose_770_NCC_2_FD_RWM_l
09 0774 180 08
Bajonett Flanschdose, Polzahl: 8, ungeschirmt, löten, IP67 auch ungesteckt, von vorne verschraubbar
Bajonett NCC, Serie 770, Miniatur Steckverbinder
Details

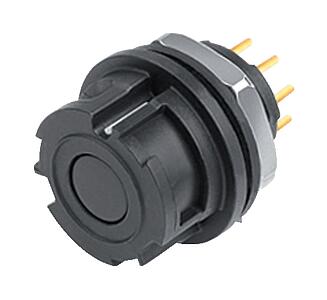

Miniatur Steckverbinder-Bajonett NCC-Flanschdose_770_2_NCC_tl
09 0774 090 08
Bajonett Flanschdose, Polzahl: 8, ungeschirmt, THT, IP67
Bajonett NCC, Serie 770, Miniatur Steckverbinder
Details
Miniatur Steckverbinder-Bajonett NCC-Flanschdose_770_NCC_2_FD_RWM_tl
09 0774 190 08
Bajonett Flanschdose, Polzahl: 8, ungeschirmt, THT, IP67 auch ungesteckt, von vorne verschraubbar
Bajonett NCC, Serie 770, Miniatur Steckverbinder
Details

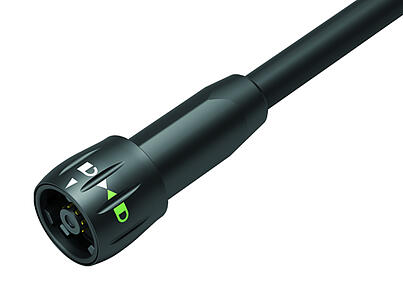

Miniatur Steckverbinder-Bajonett NCC-Kabelstecker_770_1_KS_u_schwarz_PUR
77 6005 0000 50008-0200
Bajonett Kabelstecker, Polzahl: 8, ungeschirmt, löten, IP67, PUR, schwarz, 8 x 0,25 mm², 2 m
Bajonett NCC, Serie 770, Miniatur Steckverbinder
Details
Miniatur Steckverbinder-Bajonett NCC-Kabelstecker_770_1_KS_u_schwarz_PUR
77 6005 0000 50008-0500
Bajonett Kabelstecker, Polzahl: 8, ungeschirmt, löten, IP67, PUR, schwarz, 8 x 0,25 mm², 5 m
Bajonett NCC, Serie 770, Miniatur Steckverbinder
Details
Miniatur Steckverbinder-Bajonett NCC-Kabelstecker_770_1_KS_u_schwarz_PVC
77 6005 0000 20008-0200
Bajonett Kabelstecker, Polzahl: 8, ungeschirmt, löten, IP67, PVC, grau, 8 x 0,25 mm², 2 m
Bajonett NCC, Serie 770, Miniatur Steckverbinder
Details
Miniatur Steckverbinder-Bajonett NCC-Kabelstecker_770_1_KS_u_schwarz_PVC
77 6005 0000 20008-0500
Bajonett Kabelstecker, Polzahl: 8, ungeschirmt, löten, IP67, PVC, grau, 8 x 0,25 mm², 5 m
Bajonett NCC, Serie 770, Miniatur Steckverbinder
Details

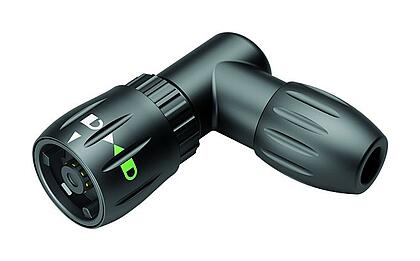

Miniatur Steckverbinder-Bajonett NCC-Winkelstecker_770_1_WS_4-6
99 0773 001 08
Bajonett Winkelstecker, Polzahl: 8, 4,0-6,0 mm, ungeschirmt, löten, IP67
Bajonett NCC, Serie 770, Miniatur Steckverbinder
Details
