  1. Produkte
  2. Automatisierungstechnik - Spannungs- und Leistungsversorgung
  3. M12-S

M12-S kodierte Steckverbinder

Serie als PDF (2 MB)
Zubehör als PDF (578 KB)

Die S-kodierten M12-Steckverbinder von binder wurden speziell für die anspruchsvollen Anforderungen moderner Industrieanwendungen entwickelt. Sie ermöglichen eine leistungsfähige Stromübertragung von bis zu 630 V AC und 16 A in Wechselstromsystemen – ideal für den Einsatz in zweiphasigen AC-Netzen, bei Motoren, Antrieben, Steuerungs- und Energieversorgungssystemen sowie in Maschinen, Robotern, Förderanlagen und Hebesystemen.


Dank der Schutzarten IP65 und IP67 sind die Steckverbinder zuverlässig gegen Staub, Feuchtigkeit und weitere Umwelteinflüsse geschützt. Ihre kompakte Bauform macht sie besonders geeignet für den Einsatz in platzkritischen, modularen Systemen.


M12 Stecker S-kodiert


Die M12-S Steckverbinder bieten somit eine robuste, langlebige und sichere Verbindungslösung für industrielle Anwendungen mit hohen Anforderungen.

M12-Power (S, K, T, L) | Steckverbinder für Power-Anwendungen
jetzt bei YouTube ansehen

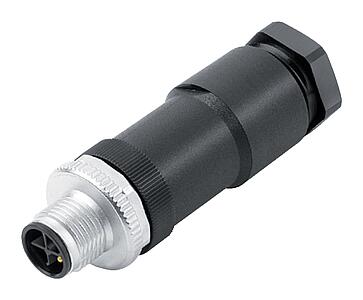

Automatisierungstechnik - Spannungs- und Leistungsversorgung--Kabelstecker_814_1_KS_AC
99 0685 19 03
M12 Kabelstecker, Polzahl: 2+PE, 8,0-10,0 mm, ungeschirmt, schraubklemm, IP67, UL 2238
M12-S, Serie 814, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details
Automatisierungstechnik - Spannungs- und Leistungsversorgung--Kabelstecker_814_1_KS_AC
99 0689 19 04
M12 Kabelstecker, Polzahl: 3+PE, 8,0-10,0 mm, ungeschirmt, schraubklemm, IP67, UL 2238, VDE
M12-S, Serie 814, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details

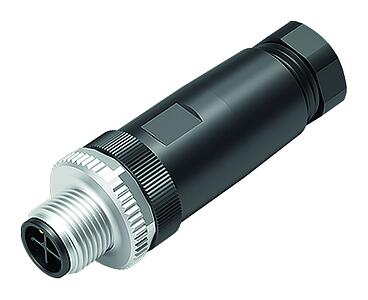

Automatisierungstechnik - Spannungs- und Leistungsversorgung--Kabelstecker_814_1_KS_6-8mm
99 0689 32 04
M12 Kabelstecker, Polzahl: 3+PE, 6,0-8,0 mm, ungeschirmt, schraubklemm, IP67, UL 2238, VDE
M12-S, Serie 814, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details
Automatisierungstechnik - Spannungs- und Leistungsversorgung--Kabeldose_814_2_KD_Power_u
77 0690 0000 50703-0200
M12 Kabeldose, Polzahl: 2+PE, ungeschirmt, am Kabel angespritzt, IP68, PUR, schwarz, 3 x 1,50 mm², 2 m
M12-S, Serie 814, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details
Automatisierungstechnik - Spannungs- und Leistungsversorgung--Kabeldose_814_2_KD_Power_u
77 0690 0000 50703-0500
M12 Kabeldose, Polzahl: 2+PE, ungeschirmt, am Kabel angespritzt, IP68, PUR, schwarz, 3 x 1,50 mm², 5 m
M12-S, Serie 814, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details
Automatisierungstechnik - Spannungs- und Leistungsversorgung--Kabeldose_814_2_KD_Power_u
77 0690 0000 50704-0200
M12 Kabeldose, Polzahl: 3+PE, ungeschirmt, am Kabel angespritzt, IP68, PUR, schwarz, 4 x 1,50 mm², 2 m
M12-S, Serie 814, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details
Automatisierungstechnik - Spannungs- und Leistungsversorgung--Kabeldose_814_2_KD_Power_u
77 0690 0000 50704-0500
M12 Kabeldose, Polzahl: 3+PE, ungeschirmt, am Kabel angespritzt, IP68, PUR, schwarz, 4 x 1,50 mm², 5 m
M12-S, Serie 814, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details
Automatisierungstechnik - Spannungs- und Leistungsversorgung--Winkelstecker_814_1_WS_Power_u
77 0687 0000 50704-0200
M12 Winkelstecker, Polzahl: 3+PE, ungeschirmt, am Kabel angespritzt, IP68, PUR, schwarz, 4 x 1,50 mm², 2 m
M12-S, Serie 814, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details
Automatisierungstechnik - Spannungs- und Leistungsversorgung--Winkelstecker_814_1_WS_Power_u
77 0687 0000 50704-0500
M12 Winkelstecker, Polzahl: 3+PE, ungeschirmt, am Kabel angespritzt, IP68, PUR, schwarz, 4 x 1,50 mm², 5 m
M12-S, Serie 814, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details
Automatisierungstechnik - Spannungs- und Leistungsversorgung--Winkeldose_814_2_WD_Power_u
77 0694 0000 50704-0200
M12 Winkeldose, Polzahl: 3+PE, ungeschirmt, am Kabel angespritzt, IP68, PUR, schwarz, 4 x 1,50 mm², 2 m
M12-S, Serie 814, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details
Automatisierungstechnik - Spannungs- und Leistungsversorgung--Winkeldose_814_2_WD_Power_u
77 0694 0000 50704-0500
M12 Winkeldose, Polzahl: 3+PE, ungeschirmt, am Kabel angespritzt, IP68, PUR, schwarz, 4 x 1,50 mm², 5 m
M12-S, Serie 814, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details

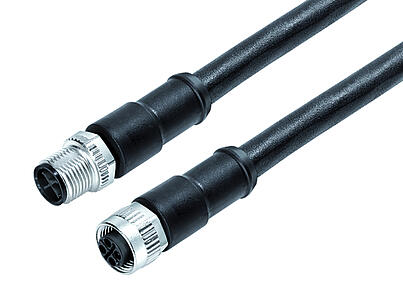

Automatisierungstechnik - Spannungs- und Leistungsversorgung--Verbindungsleitung Kabelstecker - Kabeldose_814_VL_KS_KD_Power
77 0690 0689 50703-0200
M12/M12 Verbindungsleitung Kabelstecker - Kabeldose, Polzahl: 2+PE, ungeschirmt, am Kabel angespritzt, IP68, PUR, schwarz, 3 x 1,50 mm², 2 m
M12-S, Serie 814, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Details
