Power Steckverbinder
Produkte filtern
Steckverbinderart
Über die Steckverbinderart können unsere Produkte für den Einbau in ein Gerätegehäuse von Kabelteilen abgegrenzt werden. Die Steckverbinderart beschreibt den Unterschied zwischen Steckverbindern, welche an Gehäusen montiert werden und Steckverbindern, welche an Kabeln angebracht werden, und weiteren Verbindungskomponenten zur Verteilung von Signalen und Spannungen.
Bauart
Ein Steckverbinder besteht aus dem männlichen (Stift) und dem weiblichen Teil (Dose). Je nach Bauform sind der männliche oder weibliche Teil fest installiert oder befinden sich am Ende einer Leitung.
Polzahl
Die Polzahl beschreibt die Anzahl der Kontakte eines Steckverbinders.
Ausführung
Durch die Wahl der Ausführung wird der Kabelabgang definiert.
Verriegelung
Die Verriegelung beschreibt, wie Stecker und Buchse miteinander verbunden werden.
Bemessungsspannung
Die Bemessungsspannung ist die elektrische Spannung, die dem Steckverbinder zugeordnet ist.
Bemessungsstrom
Der Bemessungsstrom ist die elektrische Stromstärke, die dem Steckverbinder zugeordnet ist.
Schutzart
Die Schutzarten nach IEC60529 finden in verschiedenen Artikeln Anwendung und geben Aufschluss über den Schutz gegen das Eindringen von Wasser und festen Stoffen wie zum Beispiel Staub.
EMV
Elektromagnetische Verträglichkeit (EMV) bedeutet, dass ein Steckverbinder geschirmt oder schirmbar ist. Dies ist notwendig, wenn die im Steckverbinder geführten Signale oder Daten sowie auch fremde Geräte nicht durch elektromagnetische Effekte gestört werden dürfen.
Material Gehäuse
Steckverbinder bestehen je nach Anwendungsbereich oder Anforderung aus unterschiedlichen Materialien. Wir bieten Metall und Kunststoffgehäuse für unsere Artikel als Gehäusematerial an.
Anschlussart
Die Anschlussart definiert, wie Kabel, Litzen oder Leiterplatten an den Steckverbinder angebracht werden können.
Zulassung
Unsere Artikel verfügen über diverse Zulassungen die hier vorausgewählt werden können.
Kabeltyp
Durch die Auswahl des Kabeltyps kann eine Vorselektion für den jeweiligen Anwendungsfall durchgeführt werden.
Mantelmaterial
Das Material des Kabelmantels. PUR, TPE, TMPU oder TPE-U Kabel haben jeweils andere technische Eigenschaften.
Kabelfarbe
Die Farbe des Kabelmantels.
Kabellänge
Unsere Artikel mit angespritzten oder vorkonfektionierten Kabel haben unterschiedliche Kabellängen. Sie beschreibt die Länge des Kabels ab dem Ende des Steckverbinders. Ist die gewünschte Kabellänge nicht dabei kontaktieren Sie bitte unseren Vertrieb.
Material Verriegelung
Die Verriegelung besteht je nach technischer Anforderung oder Leistungsdaten des Stecker aus Kunststoff oder Metall.
Branche
Die wichtigsten Branchen die zu den Anforderungen, Normen und typischen Anwendungen der entsprechenden Artikel von binder empfohlen werden.
Montageausrichtung
Die Montageausrichtung für Flanschsteckverbinder definiert, von welcher Seite aus ein Artikel montiert werden kann.
Montagegewinde
Für den geräteseitigen Anschluss beitzen unsere Artikel je nach Bauart unterschiedliche Gewindegrößen. Diese sind in verschiedenen Varianten verfügbar.
Anschlussquerschnitt
Der Anchlussquerschnitt definiert die mögliche Größe einer Litze an einem Kontakt im Flansch- oder konfektionierbaren Steckverbinder. Querschnitte von 0,08 mm² bis 6,0 mm² sind hier möglich. Da in verschiedenen Bereichen der Industrie auch mit Leitern nach der amerikanischen Drahtlehre AWG (American Wire Gauge) gearbeitet wird, folgt eine Angaber beider Einheiten.
Kabeldurchlass
Feldkonfektionierbare Steckverbinder können mit unterschiedlichen Kabeln konfektioniert werden. Der Kabeldurchlass gibt die möglichen Kabeldurchmesser an die an einem Artikel verwendet werden können.

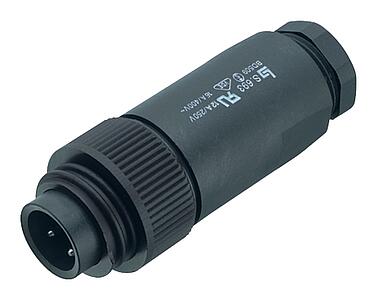

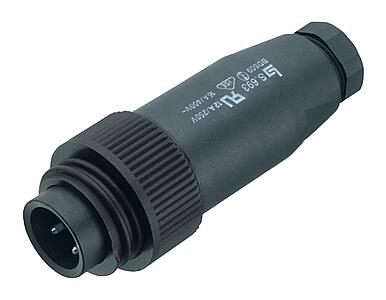

Die RD24 Steckverbinder der Serien 692/693 verfügen über Kontakte mit 3+PE (Bemessungsstrom 16 A) oder 6+PE (Bemessungsstrom 10 A). Erhältlich sind Ausführungen mit 3+PE-Kontakten (16 A) sowie 6+PE-Kontakten (10 A), wahlweise mit Löt-, Crimp- oder Schraubklemmanschluss sowie als vorkonfektionierte Kabelversion. Mit der Schutzart IP67 bietet die Serie gerade und abgewinkelte Kabelstecker und -dosen sowie Flanschausführungen mit Abmessungen von 38mm x 29mm.


Steckverbinder RD24


Die bewährte Schraubverriegelung sorgt für eine sichere und langlebige Verbindung, selbst unter anspruchsvollen Bedingungen. Der Temperaturbereich reicht von -40 °C bis +100 °C und je nach Ausführung sind Anschlussquerschnitte von max. 0,75 mm² (AWG18), 1,5 mm² (AWG 16) oder 2,5 mm² (AWG 14) möglich. Die RD24 Steckverbinder sind VDE-, SEV- und UL-zugelassen, was ihre hohe Qualität und Sicherheit bestätigt.


Mit diesen Eigenschaften sind die RD24-Steckverbinder ideal für Anwendungen, bei denen hohe Zuverlässigkeit und Flexibilität gefragt sind – sowohl im industriellen Alltag als auch in speziellen Anwendungsfeldern.
