Miniatur Steckverbinder
Produkte filtern
Polzahl
Die Polzahl beschreibt die Anzahl der Kontakte eines Steckverbinders.
Verriegelung
Die Verriegelung beschreibt, wie Stecker und Buchse miteinander verbunden werden.
  • M16 Die Verbindung kann durch Verschraubung fixiert werden. M steht hier für ein metrisches Gewinde und die Zahl für den Außendurchmesser.
Schutzart
Die Schutzarten nach IEC60529 finden in verschiedenen Artikeln Anwendung und geben Aufschluss über den Schutz gegen das Eindringen von Wasser und festen Stoffen wie zum Beispiel Staub.
  • IP67 Vollständiger Schutz gegen Berührung und gegen das Eindringen von Staub. Schutz gegen das Eindringen von Wasser bei zeitweisem Eintauchen (Tiefe: 1m, Dauer: 30 Minuten).
  • IP68 Vollständiger Schutz gegen Berührung und gegen Eindringen von Staub. Schutz gegen das Eindringen von Wasser bei zeitweiligem Untertauchen (Dauer: 24 Stunden Tiefe: 2 m Wassertiefe), Anforderung nach Absprache zwischen Hersteller und Anwender.
Ausführung
Durch die Wahl der Ausführung können bestimmte technische Spezifikationen, wie beispielsweise Kabelabgang oder die Bauform definiert werden.
  • Steckverbinder Buchse gerade Steckverbinder (Buchse / Dose) mit geradem Kabelabgang. Hierbei befindet sich das Kabel in Steckrichtung.
  • Steckverbinder Buchse gewinkelt Steckverbinder (Buchse / Dose) mit gewinkeltem Kabelabgang.
  • Steckverbinder Stift gerade Steckverbinder (Stift / Stecker) mit geradem Kabelabgang. Hierbei befindet sich das Kabel in Steckrichtung.
  • Steckverbinder Stift gewinkelt Steckverbinder (Stift / Stecker) mit gewinkeltem Kabelabgang.
Montageart
Über die Montageart können Steckverbinder für den Einbau in ein Gerätegehäuse von Kabelteilen abgegrenzt werden. Die Montageart beschreibt den Unterschied zwischen Steckverbindern, welche an Gehäusen (Flansch) montiert werden und Steckverbindern, welche an Kabeln angebracht werden.
  • Gehäusemontage Steckverbinder, die an Gerätegehäusen verbaut werden können. Die Befestigung kann über eine Kontermutter oder durch Einschrauben (Gewindebohrung notwendig) umgesetzt werden.
  • Kabelmontage Steckverbinder mit bereits angespritztem Kabel oder zum selbst Konfektionieren.
EMV
Elektromagnetische Verträglichkeit (EMV) bedeutet, dass ein Steckverbinder geschirmt oder schirmbar ist. Dies ist notwendig, wenn die im Steckverbinder geführten Signale oder Daten sowie auch fremde Geräte nicht durch elektromagnetische Effekte gestört werden dürfen.
Produktsegment
binder Anwendungsbereiche bzw. Art des Steckverbinders.
  • Miniatur Steckverbinder mit einem Außendurchmesser von 16-21,5 mm und verschiedenen Verriegelungsarten.
Anschlussart
Die Anschlussart definiert, wie Kabel, Litzen oder Leiterplatten an den Steckverbinder angebracht werden können.
  • Litzen Steckverbinder, bei denen ab Werk die Kontakte an Einzellitzen angeschlossen sind. Diese sind dann individuell anschließbar.
  • am Kabel angespritzt Einzellitzen werden konfektioniert und das Kabel mit dem Steckverbinder mittels Kunststoffspritzguss verbunden.
  • löten Der Kontakt und die Litzen eines Kabels werden mithilfe von Lötzinn verbunden.
  • schraubklemm Die Litzen eines Kabels werden mithilfe einer Schraube radial im Kontakt gepresst und so der elektrische Kontakt hergestellt.
  • tauchlöten Die spezielle Form der Kontakte ermöglicht eine Durchkontaktierung auf einer Leiterplatte und automatisiertes Löten mittels Wellenlöten.

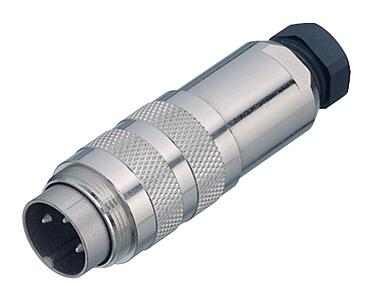

Diese Rundsteckverbinder nach DIN EN 61076-2-106, die als gerade und abgewinkelte Kabelausführungen sowie als Flanschausführung erhältlich sind, entsprechen Schutzart IP67. Die Steckverbinder werden mit 2 bis 24 Kontakten mit Tauchlöt-, Crimp-, Schraubklemm-, Lötanschluss und Litzen angeboten und sind auch mit einem 2 m langen, angespritzten Kabel lieferbar. Einige Ausführungen sind schirmbar und Nutzer können mehr als 500 Steckzyklen erwarten. Einige Ausführungen sind ASIG-konform.
