Auto­matisierungs­technik - Sensorik und Aktorik
Produkte filtern
Polzahl
Die Polzahl beschreibt die Anzahl der Kontakte eines Steckverbinders.
Verriegelung
Die Verriegelung beschreibt, wie Stecker und Buchse miteinander verbunden werden.
  • M12Die Verbindung kann durch Verschraubung fixiert werden. M steht hier für ein metrisches Gewinde und die Zahl für den Außendurchmesser.
Schutzart
Die Schutzarten nach IEC60529 finden in verschiedenen Artikeln Anwendung und geben Aufschluss über den Schutz gegen das Eindringen von Wasser und festen Stoffen wie zum Beispiel Staub.
  • IP40Schutz gegen Berührung mit Werkzeug, Drähten o. ä. mit Ø > 1 mm und gegen das Eindringen von Fremdkörpern mit Ø > 1 mm. Kein Schutz vor Wasser.
  • IP67Vollständiger Schutz gegen Berührung und gegen das Eindringen von Staub. Schutz gegen das Eindringen von Wasser bei zeitweisem Eintauchen (Tiefe: 1m, Dauer: 30 Minuten).
  • IP67 mit Dichtung, siehe ZubehörVollständiger Schutz gegen Berührung und gegen das Eindringen von Staub. Schutz gegen das Eindringen von Wasser bei zeitweisem Eintauchen (Tiefe: 1m, Dauer: 30 Minuten).
  • IP68Vollständiger Schutz gegen Berührung und gegen Eindringen von Staub. Schutz gegen das Eindringen von Wasser bei zeitweiligem Untertauchen (Dauer: 24 Stunden Tiefe: 2 m Wassertiefe), Anforderung nach Absprache zwischen Hersteller und Anwender.
  • IP68/IP69KIP68: Vollständiger Schutz gegen Berührung, Schutz gegen Eindringen von Staub. Schutz gegen das Eindringen von Wasser bei zeitweiligem Untertauchen (Dauer: 24 Stunden Tiefe: 2 m Wassertiefe), Anforderung nach Absprache zwischen Hersteller und Anwender.

    IP69K: Vollständiger Schutz gegen Berührung, Schutz gegen Eindringen von Staub. Schutz gegen das Eindringen von Wasser bei starkem Druck (8.000 - 10.000 kPa) aus einer Düse bzw. Dampfstrahlreinigung aus jeder Richtung.
  • IP69KVollständiger Schutz gegen Berührung und gegen das Eindringen von Staub. Schutz gegen das Eindringen von Wasser bei starkem Druck (8.000 - 10.000 kPa) aus einer Düse bzw. Dampfstrahlreinigung aus jeder Richtung.
Ausführung
Durch die Wahl der Ausführung können bestimmte technische Spezifikationen, wie beispielsweise Kabelabgang oder die Bauform definiert werden.
Montageart
Über die Montageart können Steckverbinder für den Einbau in ein Gerätegehäuse von Kabelteilen abgegrenzt werden. Die Montageart beschreibt den Unterschied zwischen Steckverbindern, welche an Gehäusen (Flansch) montiert werden und Steckverbindern, welche an Kabeln angebracht werden.
  • GehäusemontageSteckverbinder, die an Gerätegehäusen verbaut werden können. Die Befestigung kann über eine Kontermutter oder durch Einschrauben (Gewindebohrung notwendig) umgesetzt werden.
  • KabelmontageSteckverbinder mit bereits angespritztem Kabel oder zum selbst Konfektionieren.
EMV
Elektromagnetische Verträglichkeit (EMV) bedeutet, dass ein Steckverbinder geschirmt oder schirmbar ist. Dies ist notwendig, wenn die im Steckverbinder geführten Signale oder Daten sowie auch fremde Geräte nicht durch elektromagnetische Effekte gestört werden dürfen.
Produktsegment
binder Anwendungsbereiche bzw. Art des Steckverbinders.
  • AutomatisierungstechnikDie fortschreitende Digitalisierung erlaubt mit den derzeitigen Fertigungstechnologien immer kleinere und leistungsfähigere Elemente im Bereich Sensorik und Vernetzung. Dabei meint Sensorik die Erfassung von physikalischen Größen, deren Umwandlung in elektrische Größen. Diese elektrischen Größen werden in ein digitales Signal gewandelt, welches per Buskommunikation an andere Busteilnehmer weitergegeben werden kann. Die automatisierte Fertigung soll dabei zukünftig modularer und flexibler werden. Hierbei kommen standardisierte Steckverbinder, wie die Bauformen M8 und M12 bevorzugt zum Einsatz. Die weltweite Verfügbarkeit und die Anpassung der Steckverbinder an eine hohe Bandbreite von Anwendungen haben bereits eine Vielzahl an Varianten, beispielsweise Kodierungen entstehen lassen.
Kodierung
Die Steckverbinderelemente, Stecker und Buchse, müssen vor der Verriegelung passend zueinander ausgerichtet werden (Kodierung). Dadurch wird eine Fehlsteckung vermieden.
  • M12-ADiese Kodierung besteht seit Beginn des "Siegeszuges" im Bereich der M12 Steckverbinder. Die standardisierte Bauform nach DIN EN 61076-2-101 in den Basispolzahlen 4,5,8,12,17 erlaubt eine Vielzahl von Einsatzmöglichkeiten von der Energieversorgung bis hin zur Datenübertragung.
Anschlussart
Die Anschlussart definiert, wie Kabel, Litzen oder Leiterplatten an den Steckverbinder angebracht werden können.
  • KäfigzugfederDie Verbindung der einzelnen Litzen eines Kabels mit den Kontakten wird über Federkraft realisiert. So ist eine schnelle Konfektionierung möglich.
  • LitzenSteckverbinder, bei denen ab Werk die Kontakte an Einzellitzen angeschlossen sind. Diese sind dann individuell anschließbar.
  • am Kabel angespritztEinzellitzen werden konfektioniert und das Kabel mit dem Steckverbinder mittels Kunststoffspritzguss verbunden.
  • crimpenBeim Crimpen als Fügeverfahren werden die einzelnen Litzen und der Kontakt durch plastische Verformung miteinander verbunden. Crimpverbindungen gewährleisten eine hohe elektrische und mechanische Zuverlässigkeit.
  • lötenDer Kontakt und die Litzen eines Kabels werden mithilfe von Lötzinn verbunden.
  • schneidklemmDie Litzen eines Kabels werden mitsamt Isolierung einzeln in die Schneidklemme gepresst. Dabei wird die Isolierung des Leiters durchtrennt, die Litze mit der Klemme verbunden und so der elektrische Kontakt hergestellt.
  • schraubklemmDie Litzen eines Kabels werden mithilfe einer Schraube radial im Kontakt gepresst und so der elektrische Kontakt hergestellt.
  1. Produkte
  2. Automatisierungstechnik - Sensorik und Aktorik
  3. M12-A

A-kodierte M12 Sensorstecker für die Automatisierungstechnik

Serie als PDF (15 MB)
Zubehör als PDF (564 KB)

Die A-kodierten M12-Rundsteckverbinder sind für viele Automatisierungsanwendungen ausgelegt und erfüllen dabei die gängigen Anforderungen der Automatisierungsindustrie. M12-A-Steckverbinder sind mit 3, 4, 5, 8 und 12 Kontakten mit einem Bemessungsstrom bis 4A bei 250V erhältlich. Es sind verschiedene Anschlussarten erhältlich, darunter Crimpanschluss und angespritztes, anschlussfertiges Kabel. Außerdem gibt es einfach zu montierende Flanschausführungen mit verschiedenen Anschlussoptionen wie Löt-, Tauchlötanschluss und Litzen. Das breite Produktprogramm wird unter anderem mit Food & Beverage-, EMV- und LED-Versionen abgerundet.

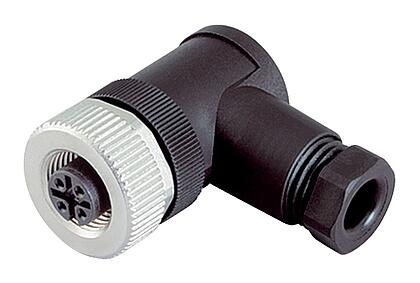

--Winkeldose_713_2_SK_Wi_crimp
99 0530 24 04
Winkeldose, Polzahl: 4, 4,0-6,0 mm, ungeschirmt, crimpen (Crimpkontakte müssen separat bestellt werden), IP67, UL
M12, Serie 713
Details
--Winkeldose_713_2_SK_Wi_crimp
99 0530 52 04
Winkeldose, Polzahl: 4, 6,0-8,0 mm, ungeschirmt, crimpen (Crimpkontakte müssen separat bestellt werden), IP67, UL
M12, Serie 713
Details

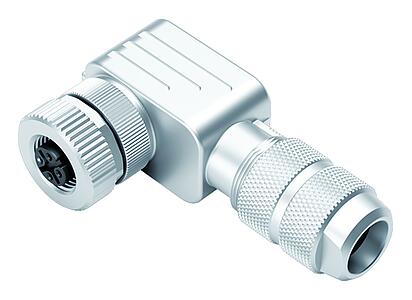

--Winkeldose_713_2_WD_crimp_4pol
99 1434 824 04
Winkeldose, Polzahl: 4, 6,0-8,0 mm, schirmbar, crimpen (Crimpkontakte müssen separat bestellt werden), IP67, UL
M12, Serie 713
Details

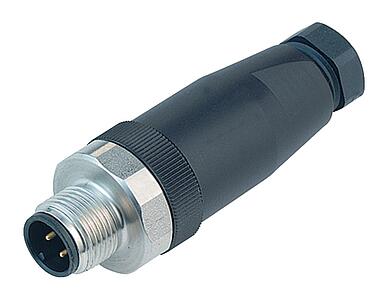

--Kabelstecker_713_1_KMGVA
99 0429 82 04
Kabelstecker, Polzahl: 4, 4,0-6,0 mm, ungeschirmt, schraubklemm, IP67, UL
M12, Serie 713
Details
--Kabelstecker_713_1_KMGVA
99 0429 282 04
Kabelstecker, Polzahl: 4, 6,0-8,0 mm, ungeschirmt, schraubklemm, IP67, UL
M12, Serie 713
Details
--Kabelstecker_713_1_KMGVA
99 0437 82 05
Kabelstecker, Polzahl: 5, 4,0-6,0 mm, ungeschirmt, schraubklemm, IP67, UL
M12, Serie 713
Details
--Kabelstecker_713_1_KMGVA
99 0437 282 05
Kabelstecker, Polzahl: 5, 6,0-8,0 mm, ungeschirmt, schraubklemm, IP67, UL
M12, Serie 713
Details
--Kabelstecker_713_1_KMGVA
99 0487 282 08
Kabelstecker, Polzahl: 8, 6,0-8,0 mm, ungeschirmt, schraubklemm, IP67, UL
M12, Serie 713
Details

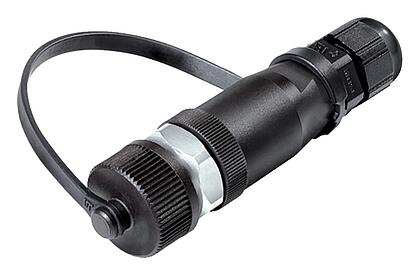

--Kabelstecker_713_1_KS_Outdoor
99 0429 684 04
Kabelstecker, Polzahl: 4, 4,0-6,5 mm, ungeschirmt, schraubklemm, IP69K, für Outdooranwendungen
M12, Serie 713
Details
--Kabelstecker_713_1_KS_Outdoor
99 0437 684 05
Kabelstecker, Polzahl: 5, 4,0-6,5 mm, ungeschirmt, schraubklemm, IP69K
M12, Serie 713
Details

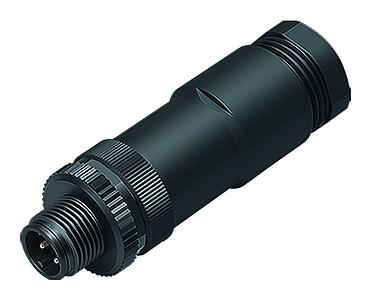

--Duo-Kabelstecker_713_1_KS_Duo_6Kant_Ku
99 0429 142 04
Duo-Kabelstecker, Polzahl: 4, 2 x 2: 1,0-3,0 mm / Ø 4,0-5,0 mm, ungeschirmt, schraubklemm, IP67, UL
M12, Serie 713
Details
--Duo-Kabelstecker_713_1_KS_Duo_6Kant_Ku
99 0437 142 05
Duo-Kabelstecker, Polzahl: 5, 2 x 2: 1,0-3,0 mm / Ø 4,0-5,0 mm, ungeschirmt, schraubklemm, IP67, UL
M12, Serie 713
Details
