Power Steckverbinder
Produkte filtern
Polzahl
Die Polzahl beschreibt die Anzahl der Kontakte eines Steckverbinders.
Verriegelung
Die Verriegelung beschreibt, wie Stecker und Buchse miteinander verbunden werden.
  • M25 Die Verbindung kann durch Verschraubung fixiert werden. M steht hier für ein metrisches Gewinde und die Zahl für den Außendurchmesser.
Schutzart
Die Schutzarten nach IEC60529 finden in verschiedenen Artikeln Anwendung und geben Aufschluss über den Schutz gegen das Eindringen von Wasser und festen Stoffen wie zum Beispiel Staub.
  • IP40 Schutz gegen Berührung mit Werkzeug, Drähten o. ä. mit Ø > 1 mm und gegen das Eindringen von Fremdkörpern mit Ø > 1 mm. Kein Schutz vor Wasser.
Ausführung
Durch die Wahl der Ausführung können bestimmte technische Spezifikationen, wie beispielsweise Kabelabgang oder die Bauform definiert werden.
  • Steckverbinder Buchse gerade Steckverbinder (Buchse / Dose) mit geradem Kabelabgang. Hierbei befindet sich das Kabel in Steckrichtung.
  • Steckverbinder Stift gerade Steckverbinder (Stift / Stecker) mit geradem Kabelabgang. Hierbei befindet sich das Kabel in Steckrichtung.
Montageart
Über die Montageart können Steckverbinder für den Einbau in ein Gerätegehäuse von Kabelteilen abgegrenzt werden. Die Montageart beschreibt den Unterschied zwischen Steckverbindern, welche an Gehäusen (Flansch) montiert werden und Steckverbindern, welche an Kabeln angebracht werden.
  • Gehäusemontage Steckverbinder, die an Gerätegehäusen verbaut werden können. Die Befestigung kann über eine Kontermutter oder durch Einschrauben (Gewindebohrung notwendig) umgesetzt werden.
  • Kabelmontage Steckverbinder mit bereits angespritztem Kabel oder zum selbst Konfektionieren.
EMV
Elektromagnetische Verträglichkeit (EMV) bedeutet, dass ein Steckverbinder geschirmt oder schirmbar ist. Dies ist notwendig, wenn die im Steckverbinder geführten Signale oder Daten sowie auch fremde Geräte nicht durch elektromagnetische Effekte gestört werden dürfen.
Produktsegment
binder Anwendungsbereiche bzw. Art des Steckverbinders.
  • Power Leistungssteckverbinder für hohe Ströme und Spannungen.
Anschlussart
Die Anschlussart definiert, wie Kabel, Litzen oder Leiterplatten an den Steckverbinder angebracht werden können.
  • löten Der Kontakt und die Litzen eines Kabels werden mithilfe von Lötzinn verbunden.

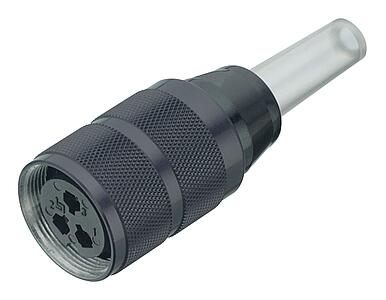

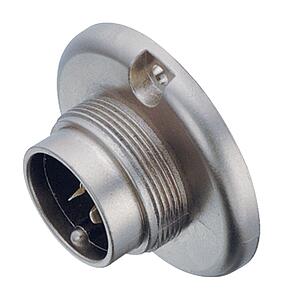

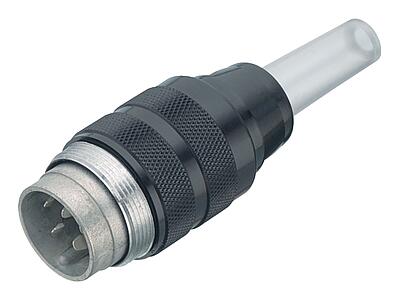

Steckverbinder der Serie 691 sind sowohl als Kabel- als auch als Flanschausführung erhältlich und haben eine M25-Schraubverriegelung und einen Lötanschluss. Sie entsprechen Schutzart IP40 mit einem Betriebstemperaturbereich von -40 °C bis +85 °C. Diese Steckverbinder werden mit 3 bis 12 Kontakten mit einem Bemessungsstrom von 5 A (125 V) und 10 A (250 V) je nach Anzahl angeboten. Der Durchmesser Kabelstecker/Kabeldose beträgt 28 mm, die Flanschausführung hat einen Durchmesser von 42,5 mm. Beide sind schirmbar.
