Power Steckverbinder
Produkte filtern
Polzahl
Die Polzahl beschreibt die Anzahl der Kontakte eines Steckverbinders.
Verriegelung
Die Verriegelung beschreibt, wie Stecker und Buchse miteinander verbunden werden.
  • RD30 Steckverbinder werden verschraubt. RD bedeutet Rundgewinde.
Schutzart
Die Schutzarten nach IEC60529 finden in verschiedenen Artikeln Anwendung und geben Aufschluss über den Schutz gegen das Eindringen von Wasser und festen Stoffen wie zum Beispiel Staub.
  • IP65 Vollständiger Schutz gegen Berührung und gegen das Eindringen von Staub. Schutz gegen Strahlwasser (Düse) aus beliebigem Winkel.
Ausführung
Durch die Wahl der Ausführung können bestimmte technische Spezifikationen, wie beispielsweise Kabelabgang oder die Bauform definiert werden.
  • Steckverbinder Buchse gerade Steckverbinder (Buchse / Dose) mit geradem Kabelabgang. Hierbei befindet sich das Kabel in Steckrichtung.
  • Steckverbinder Buchse gewinkelt Steckverbinder (Buchse / Dose) mit gewinkeltem Kabelabgang.

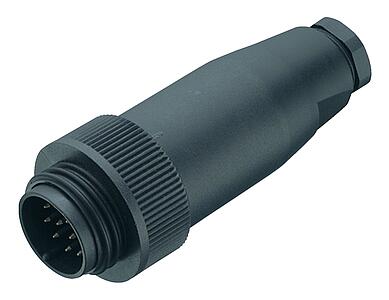

  • Steckverbinder Stift gerade Steckverbinder (Stift / Stecker) mit geradem Kabelabgang. Hierbei befindet sich das Kabel in Steckrichtung.

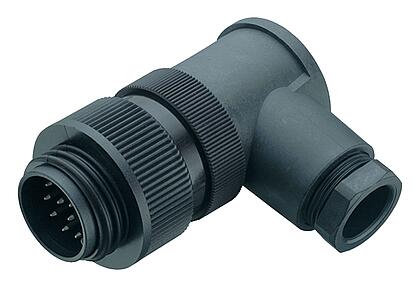

  • Steckverbinder Stift gewinkelt Steckverbinder (Stift / Stecker) mit gewinkeltem Kabelabgang.
Montageart
Über die Montageart können Steckverbinder für den Einbau in ein Gerätegehäuse von Kabelteilen abgegrenzt werden. Die Montageart beschreibt den Unterschied zwischen Steckverbindern, welche an Gehäusen (Flansch) montiert werden und Steckverbindern, welche an Kabeln angebracht werden.
  • Gehäusemontage Steckverbinder, die an Gerätegehäusen verbaut werden können. Die Befestigung kann über eine Kontermutter oder durch Einschrauben (Gewindebohrung notwendig) umgesetzt werden.
  • Kabelmontage Steckverbinder mit bereits angespritztem Kabel oder zum selbst Konfektionieren.
EMV
Elektromagnetische Verträglichkeit (EMV) bedeutet, dass ein Steckverbinder geschirmt oder schirmbar ist. Dies ist notwendig, wenn die im Steckverbinder geführten Signale oder Daten sowie auch fremde Geräte nicht durch elektromagnetische Effekte gestört werden dürfen.
Produktsegment
binder Anwendungsbereiche bzw. Art des Steckverbinders.
  • Power Leistungssteckverbinder für hohe Ströme und Spannungen.
Anschlussart
Die Anschlussart definiert, wie Kabel, Litzen oder Leiterplatten an den Steckverbinder angebracht werden können.
  • löten Der Kontakt und die Litzen eines Kabels werden mithilfe von Lötzinn verbunden.
  • schraubklemm Die Litzen eines Kabels werden mithilfe einer Schraube radial im Kontakt gepresst und so der elektrische Kontakt hergestellt.

RD30-Power-Steckverbinder der Serie 694 mit Schraubklemm- und Lötanschluss sind als gerade und abgewinkelte Kabelsteckverbinder sowie 44,45 x 44,5 mm Vierkant-Flanschausführungen erhältlich. Die Steckverbinder gibt es mit 5 (4+PE), 13 (12+PE) und 24 Kontakten mit einem Bemessungsstrom von 3 A (125 V), 6 A (250 V) und 20 A (400 V), je nach Anzahl Kontakten. Sie entsprechen Schutzart IP65 mit einem Betriebstemperaturbereich von -40 °C bis +100 °C. Anschlussquerschnitte von AWG 14 bis AWG 24 sind möglich. Viele Steckverbinder sind VDE- und SEV-zugelassen.
