Artikelnummer: 09 2450 310 05

7/8" Flanschdose, Polzahl: 4+PE, ungeschirmt, Litzen, IP68, UL, VDE, PG 11

7/8", Serie 820, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Verfügbare Pol­zahlen
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 09 2450 310 05
Steckverbinder-Bauform Flanschdose
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung schrauben
Anschlussart Litzen
Schutzart IP68
Anschlussquerschnitt 0,75 mm² / AWG 18
Grenztemperatur von / bis -25 °C / 85 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 41.93
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 300 V (600 V UL)
Bemessungs-Stoßspannung 4000 V
Bemessungsstrom 6,0 A
Verschmutzungsgrad 3
Überspannungskategorie III
Isolierstoffgruppe I
EMV-Tauglichkeit ungeschirmt
Material Kontaktkörper PUR
Material Kontakt CuZn (Messing)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer e313eaeb-4f2a-473d-8ce2-16ec7795cad3
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569

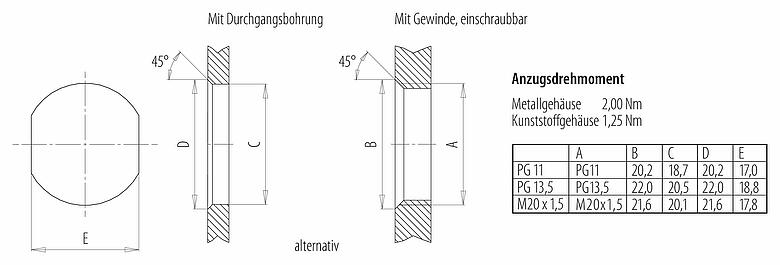

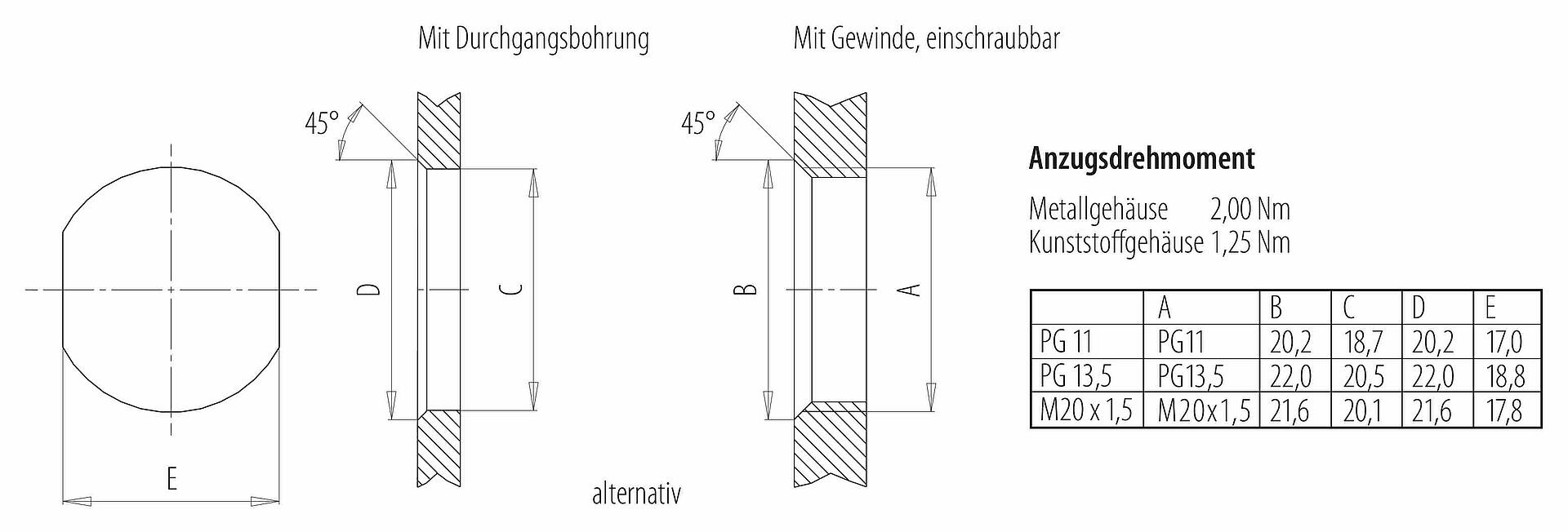

Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Downloads
Datenblatt
Datenblatt 09 2450 310 05
PDF
Datenblatt, Datenblatt 09 2450 310 05
Zertifikat
UL Zulassung
PDF, 317.04 KB
Zertifikat, UL Zulassung
Zertifikat
VDE Zulassung
PDF, 263.48 KB
REACH
09 2450 310 05
PDF
RoHS
09 2450 310 05
PDF
China RoHS
09 2450 310 05
PDF
CAD-Daten
Gewünsches Format auswählen
7/8"
09 2450 310 05
