7/8" Zweifachverteiler, Polzahl: 3, ungeschirmt, IP68

Abbildung 7/8" Zweifachverteiler, Polzahl: 3, ungeschirmt, IP68 — Abbildung

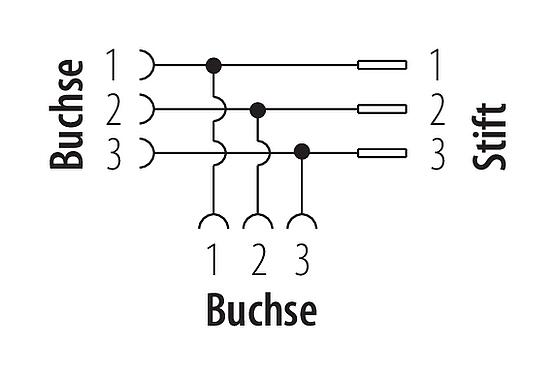

Belegungspläne 7/8" Zweifachverteiler, Polzahl: 3, ungeschirmt, IP68 — Belegungspläne

Maßzeichnung 7/8" Zweifachverteiler, Polzahl: 3, ungeschirmt, IP68 — Maßzeichnung

Polbild (Steckseite) 7/8" Zweifachverteiler, Polzahl: 3, ungeschirmt, IP68 — Polbild (Steckseite)

Artikelnummer	79 5473 100 03
Steckverbinder-Bauform	Zweifachverteiler
Ausführung	T-Stuecke
Steckverbinder Verriegelung	schrauben
Schutzart	IP68
Temperaturbereich von / bis	-25 °C / 80 °C
Mechanische Lebensdauer	> 100 Steckzyklen
Gewicht (gr)	78.00
Zolltarifnummer	85444290
Ursprungsland	DE

Bemessungsspannung	400 V
Bemessungs-Stoßspannung	4000 V
Bemessungsstrom	10,0 A
Isolationswiderstand	> 10¹⁰ Ω
Verschmutzungsgrad	3
Überspannungskategorie	II
Isolierstoffgruppe	I
EMV-Tauglichkeit	ungeschirmt

Material Kontaktkörper	PUR
Material Kontakt	CuSn (Bronze) / CuZn (Messing)
Kontaktoberfläche	Au (Gold)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	SCIP-number not available

Niederspannungsrichtlinie	2014/35/EU (EN 60529:1991 \| 2014/35/EU;EN 60204-1:2018)

Kupfer (9903.78.01)	0.001862 kg

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird empfohlen den Gewindering mit 1,5 Nm anzuziehen. Ein passender Drehmomentschlüssel ist als Zubehör erhältlich (Bestell.-Nr. 07 0082 000).
