  4. M12 Kabeldose, Polzahl: 8, geschirmt, am Kabel angespritzt, IP67, UL, PVC, grau, 8 x 0,25 mm², 5 m
Artikelnummer: 77 3530 0000 20708-0500

M12 Kabeldose, Polzahl: 8, geschirmt, am Kabel angespritzt, IP67, UL, PVC, grau, 8 x 0,25 mm², 5 m

M12-A, Serie 763, Automatisierungstechnik - Sensorik und Aktorik

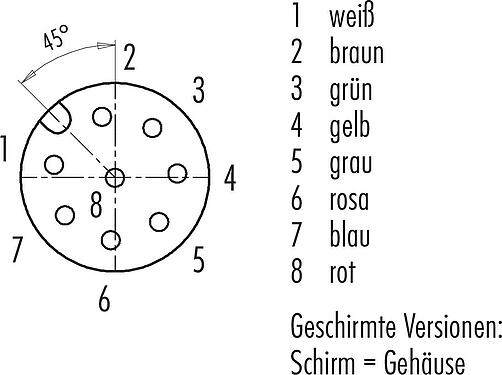

Verfügbare Pol­zahlen
(Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.)
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 77 3530 0000 20708-0500
Steckverbinder-Bauform Kabeldose
Bauartnorm DIN EN 61076-2-101
Kabellänge 5 m (Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.)
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung schrauben
Anschlussart am Kabel angespritzt
Schutzart IP67
Anschlussquerschnitt 0,25 mm² / AWG 24
Grenztemperatur von / bis -25 °C / 90 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 166.00
Zolltarifnummer 85444290
Ursprungsland DE
Bemessungsspannung 30 V
Bemessungsspannung UL 2457
Bemessungs-Stoßspannung 800 V
Bemessungsstrom 2,0 A
Isolationswiderstand ≥ 1010 Ω
Verschmutzungsgrad 3
Überspannungskategorie II
Isolierstoffgruppe II
EMV-Tauglichkeit geschirmt
Schirmanbindung Schirm auf Gewindering
Material Gehäuse PUR
Material Kontaktkörper PUR
Material Kontakt CuSn (Bronze)
Kontaktoberfläche Au (Gold)
Material Verriegelung CuZn (Messing)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer d36f1ee8-957a-4a8c-a70b-dc7653becea7
ETIM 9.0 EC002638
RoHS-Richtlinie 2011/65/EU (EN 50581:2012)
Kabeldaten
mehrweniger
Leitungsaufbau
Kabeldurchmesser 6,8 mm
Querschnitt 8 x 0,25 mm²
Mantelmaterial PVC
Isolation Litze PVC
Litzenaufbau 32 x 0,10 mm
Kabelfarbe grau
Elektrische Eigenschaften
Leiterwiderstand 75 Ω/Km (20°C)
Mechanische Eigenschaften
Biegeradius Kabel fest ≥ 5 x Ø
Biegeradius Kabel bewegt ≥ 10 x Ø
Biegezyklen > 2 Mio.
Zulässige Beschleunigung max. 5 m/s² + 1 m/s²
Verfahrweg horizontal 5 m/s² -> 5 m
Verfahrweg vertikal 5 m/s² -> 2 m
Verfahrgeschwindigkeit ≤ 200 m/min (5 m horizontale Strecke)
Thermische Eigenschaften
Temperaturbereich Kabel bewegt von / bis -5 °C / 105 °C
Temperaturbereich Kabel fest von / bis -40 °C / 105 °C
Sonstige Eigenschaften
Halogenfrei nein
Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  4. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
  5. Die Schutzart-Angabe gilt unter der Voraussetzung, dass die vier Montagebohrungen als Sacklöcher ausgeführt sind.
