Artikelnummer: 99 3433 200 04

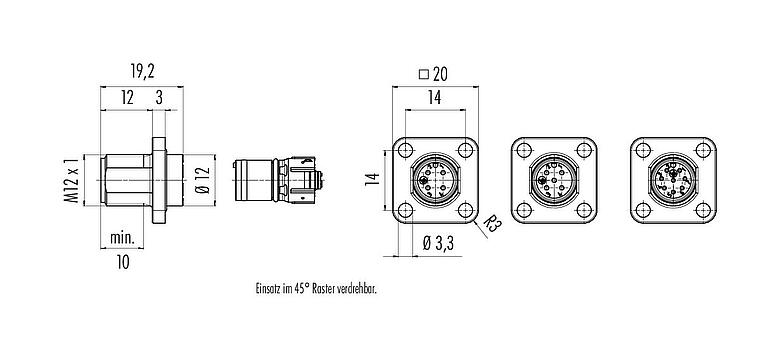

M12 Vierkant-Flanschstecker, Polzahl: 4, ungeschirmt, löten, IP69k, IP68, IP67, UL, positionierbar, einrastbar, Vierkantgehäuse 20 mm

M12-A, Serie 763, Automatisierungstechnik - Sensorik und Aktorik
Verfügbare Pol­zahlen
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 99 3433 200 04
Steckverbinder-Bauform Vierkant-Flanschstecker
Bauartnorm DIN EN 61076-2-101
Ausführung Steckverbinder Stift gerade
Steckverbinder Verriegelung schrauben
Anschlussart löten
Schutzart IP69k, IP68, IP67
Anschlussquerschnitt 0,34 mm² / AWG 22
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 100 Steckzyklen
Zusätzliche Informationen positionierbar, einrastbar
Vierkantgehäuse 20 mm
Gewicht (gr) 8.69
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 250 V
Bemessungs-Stoßspannung 2500 V
Bemessungsstrom 4 A (3 A UL)
Isolationswiderstand > 108 Ω
Verschmutzungsgrad 3
Isolierstoffgruppe II
EMV-Tauglichkeit ungeschirmt
Material Gehäuse Zinkdruckguss vernickelt
Material Kontaktkörper PA (UL94 V-0) schwarz
Material Kontakt CuZn (Messing)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer f7ccecb9-57b7-457c-887a-c56ebe77dcd5
Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  4. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
  5. Die Schutzart-Angabe gilt unter der Voraussetzung, dass die vier Montagebohrungen als Sacklöcher ausgeführt sind.
