Name: PBC15
Brand: binder
SKU: 99 6155 000 06

Abbildung Bajonett Kabelstecker, Polzahl: 6 (3+PE+2), 7,0-14,0 mm, schirmbar, schraubklemm, IP67 gesteckt und verriegelt, UL 2237 — Abbildung

3D Ansicht Bajonett Kabelstecker, Polzahl: 6 (3+PE+2), 7,0-14,0 mm, schirmbar, schraubklemm, IP67 gesteckt und verriegelt, UL 2237 — 3D Ansicht

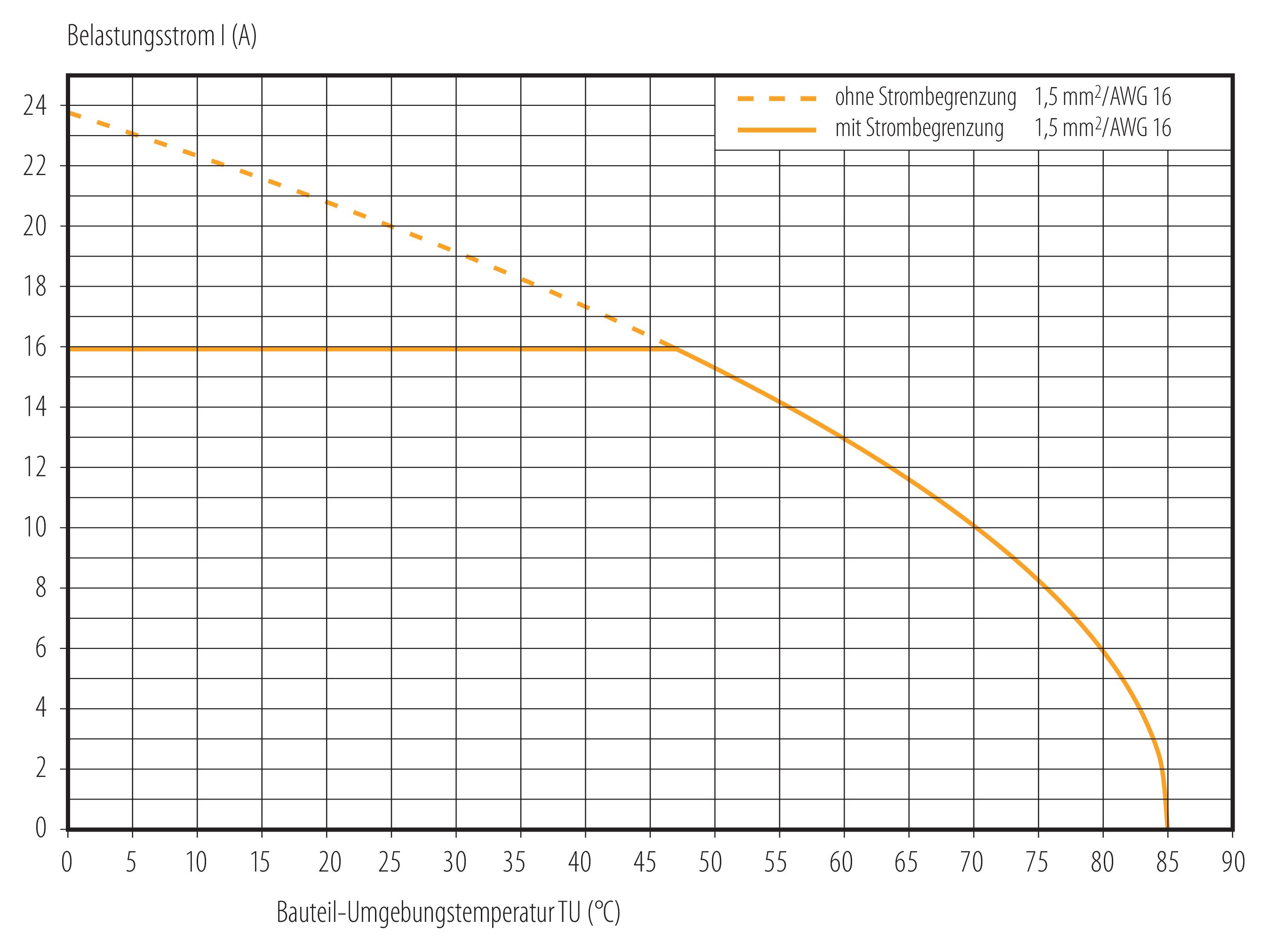

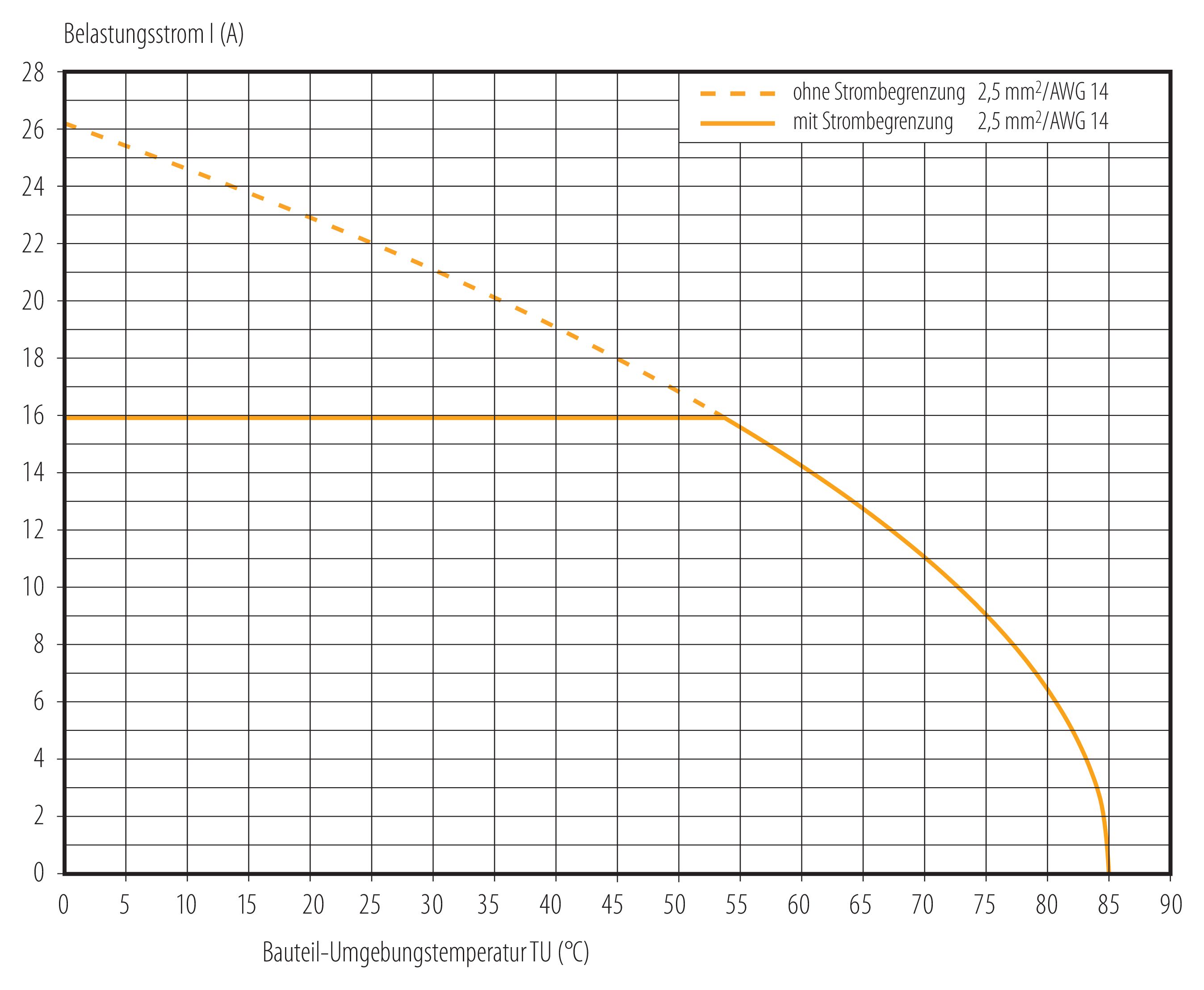

Deratingkurve Bajonett Kabelstecker, Polzahl: 6 (3+PE+2), 7,0-14,0 mm, schirmbar, schraubklemm, IP67 gesteckt und verriegelt, UL 2237 — Deratingkurve

Maßzeichnung Bajonett Kabelstecker, Polzahl: 6 (3+PE+2), 7,0-14,0 mm, schirmbar, schraubklemm, IP67 gesteckt und verriegelt, UL 2237 — Maßzeichnung

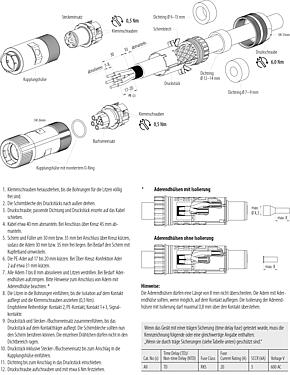

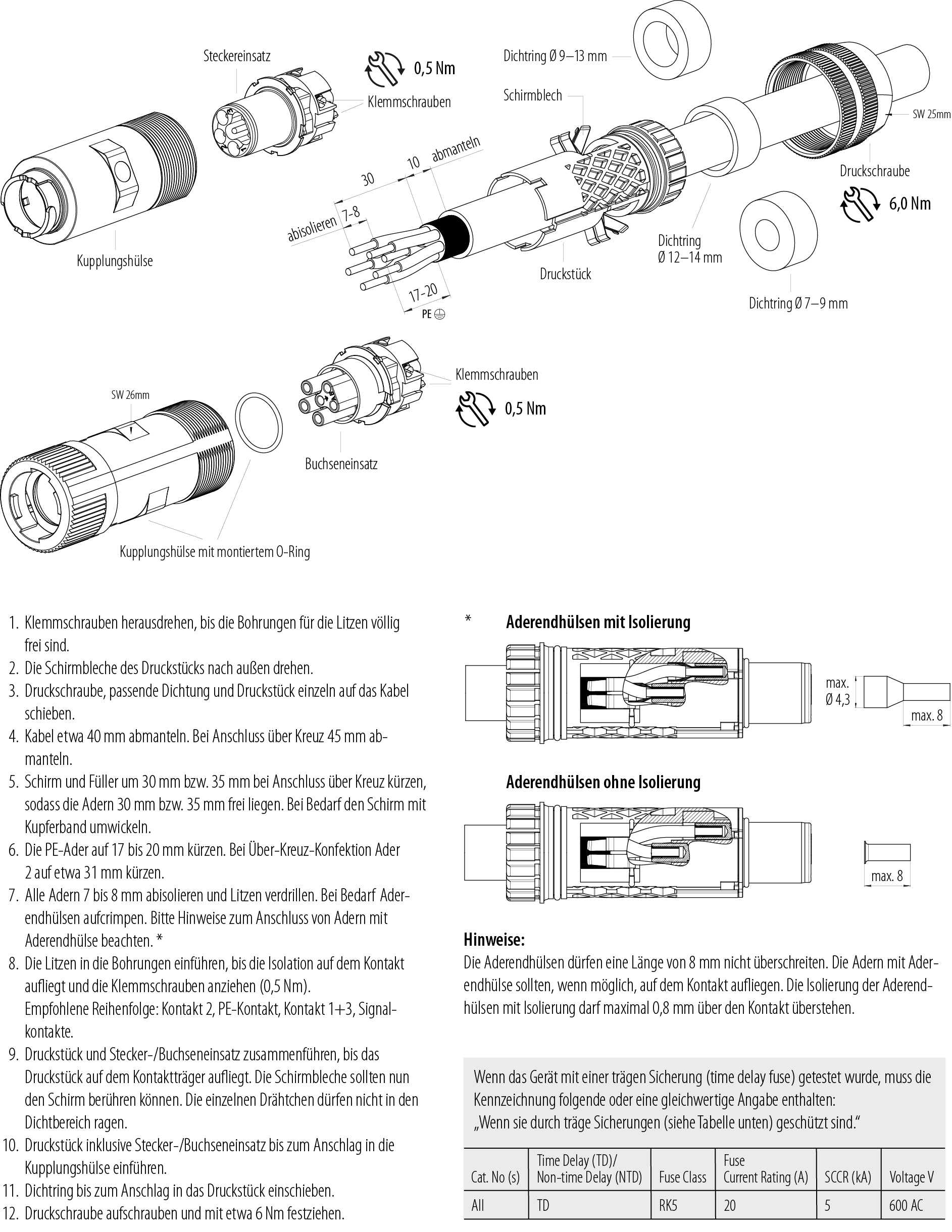

Montageanleitung Bajonett Kabelstecker, Polzahl: 6 (3+PE+2), 7,0-14,0 mm, schirmbar, schraubklemm, IP67 gesteckt und verriegelt, UL 2237 — Montageanleitung

Polbild (Steckseite) Bajonett Kabelstecker, Polzahl: 6 (3+PE+2), 7,0-14,0 mm, schirmbar, schraubklemm, IP67 gesteckt und verriegelt, UL 2237 — Polbild (Steckseite)

mehrweniger

Artikelnummer	99 6155 000 06
Steckverbinder-Bauform	Kabelstecker
Bauartnorm	DIN EN IEC 61076-2-116
Ausführung	Feld-Konfektionierbar
Steckverbinder Verriegelung	Bajonett
Anschlussart	schraubklemm
Schutzart	IP67 gesteckt und verriegelt
Anschlussquerschnitt	max. 2,50 mm² / max. AWG 14
Kabeldurchlass	7,0-14,0 mm
Temperaturbereich von / bis	-40 °C / 85 °C
Mechanische Lebensdauer	> 100 Steckzyklen
Gewicht (gr)	106.09
Zolltarifnummer	85369010
Ursprungsland	DE

mehrweniger

Bemessungsspannung	Power: 630 V, Signal: 63 V
Bemessungs-Stoßspannung	Power: 6000 V, Signal: 1500 V
Bemessungsstrom	Power: 16 A, Signal: 10 A
Isolationswiderstand	> 10⁸ Ω
Verschmutzungsgrad	3
Überspannungskategorie	III
Isolierstoffgruppe	II
EMV-Tauglichkeit	schirmbar

mehrweniger

Material Gehäuse	Zinkdruckguss vernickelt
Material Kontaktkörper	PA
Material Kontakt	CuZn (Messing bleifrei)
Kontaktoberfläche	Ag (Silber)
Material Verriegelung	Zinkdruckguss vernickelt
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	bf738e84-eb5a-4a03-a828-6a262a6de297

mehrweniger

Zulassungen	UL 2237

mehrweniger

Niederspannungsrichtlinie	2014/35/EU (EN 60529:1991 \| 2014/35/EU;EN 60204-1:2018)

Fehler auf dieser Seite melden

UL Notifications

CAUTION - Risk of electic shock do not disconnect under load!
Suitable for user on a circuit capable of delivering not more than 5,000rms symmetrical Amperes, 600V maximum!
When used on general purpose branch circuits the maximum overcurrent protection shall not exceed the ampere rating of this device!

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
