Artikelnummer: 08 2434 000 001

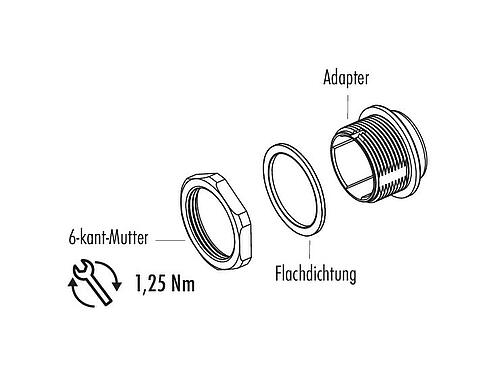

Snap-In Adapter, ungeschirmt, VDE, von vorne verschraubbar

Snap-In IP67, Serie 720, Miniatur Steckverbinder
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 08 2434 000 001
Steckverbinder-Bauform Adapter
Ausführung Adapter
Grenztemperatur von / bis -25 °C / 85 °C
Gewicht (gr) 7.42
Zolltarifnummer 85366990
Ursprungsland DE
Verschmutzungsgrad 2
EMV-Tauglichkeit ungeschirmt
Material Gehäuse PA
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer 05a38a3d-094f-4305-a54e-1708a531137e
eCl@ss 11.1 27-44-02-08
ETIM 9.0 EC002638

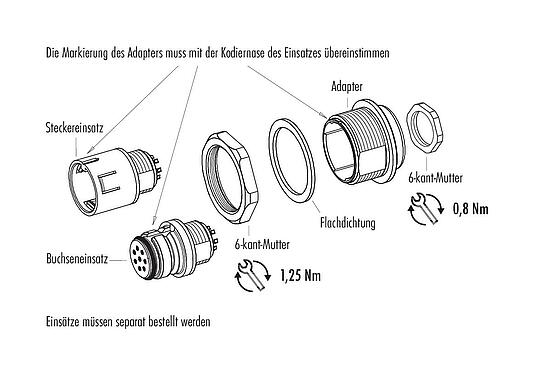

Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  4. Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
  5. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  6. Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
